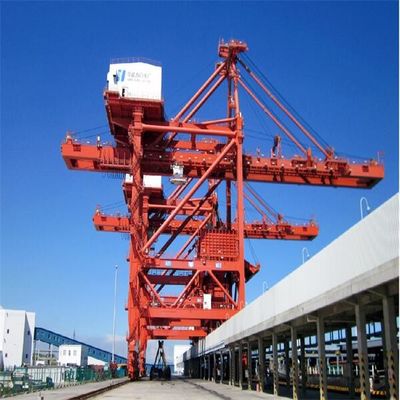

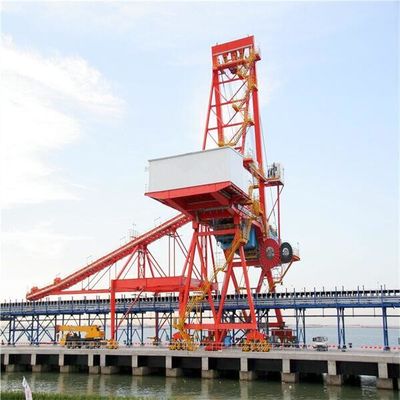

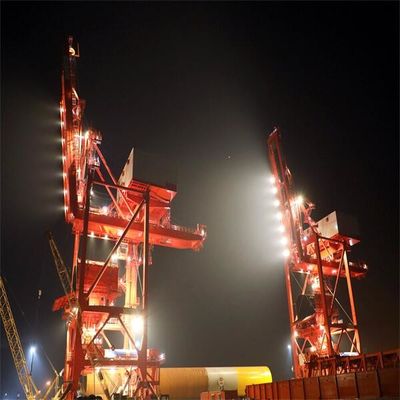

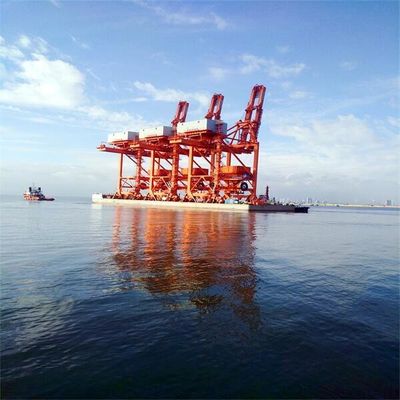

Ununterbrochene Zupacken-Art Schiff, das System am Hafenterminal entlädt
Produktdetails:
| Herkunftsort: | China |
| Markenname: | SSI-HDCZ |
| Zertifizierung: | manufacture certificate |
| Modellnummer: | Besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | US $1,500,000-5,000,000/ Set |
| Verpackung Informationen: | Holzetui oder bloßes |
| Lieferzeit: | 6 Monate nach Eingang der Vorauszahlung |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 20 Sätze/Jahr |
|
Detailinformationen |
|||
| Katalog: | Schiffs-Entlader | Malerei: | entsprechend ISO12944 |
|---|---|---|---|
| Farbe: | raten Sie durch Benutzer | Kapazität: | 2500 t/h |
| Anwendung: | Erz | Vorteil: | Leistungsfähig |
| Nutzen: | niedrige Wartung | Eigenschaft: | Ununterbrochen |
| Markieren: | Ununterbrochene Zupacken-Art Schiff,das System entlädt,Ununterbrochenes Schiff |
||
Produkt-Beschreibung
Mechanischen Brückenschiffsentlader (des elektrischen) Differenzials

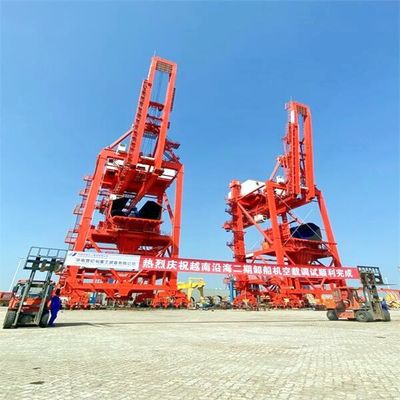

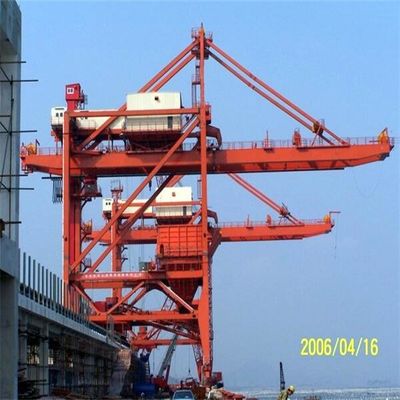

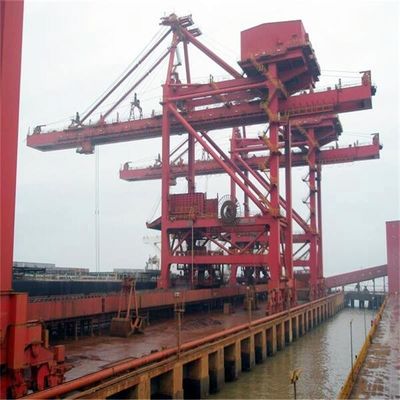

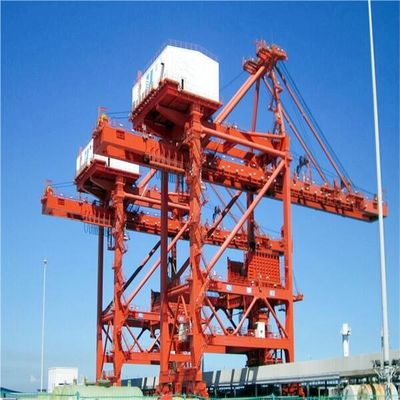

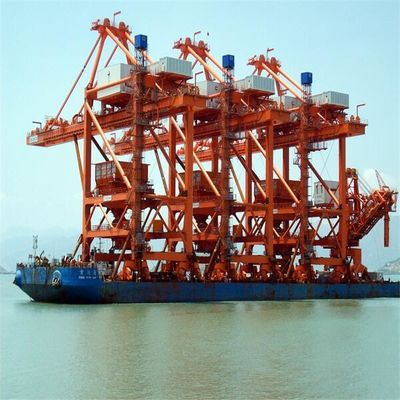

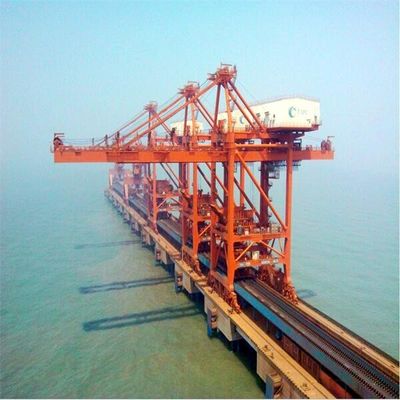

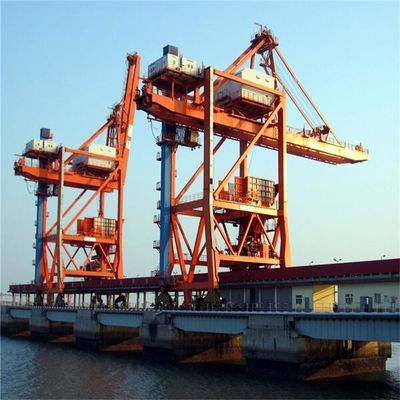

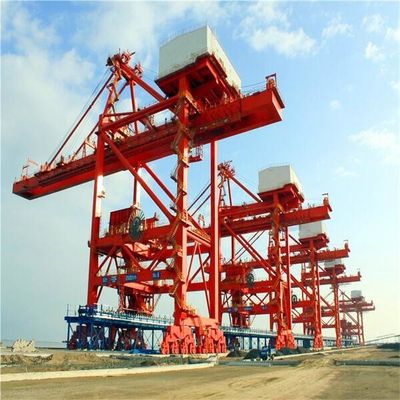

Der Schiffsentlader ist auf den Hafen installiert und entlädt Schüttgutfrachten (Kohle, Erz, Mineralpulver, Zement, Koks, Asche, Korn usw.) vom Griff des Schiffes über Greifer. Entladen von Schüttgutfrachten zum Trichter, dann zum Förderband über Trichter. Durch Förderband übermitteln die Schüttgutfrachten zum Viehhof für das Storaging.
| Modell | Selbstfahrende Laufkatze | Haupt- und zusätzliche Laufkatze | Mechanisches Differenzial | Elektrisches Differenzial |
| Gewicht (%) | 100% | 80% | 60~65% | 60% |
| Stabilität | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
| Drahtseil lengtg | 1 | 6 | 2,5 | 2,5 |
| Leistungsaufnahme | 1 | 2,5 | 1,1 | 1,2 |
| Betriebskosten (%) | 100% | 95% | 90% | 90% |
| Störung und Wartung | Zusammenbruchrate hoch und hart instandzuhalten | Die niedrige und einfach Zusammenbruchrate instandzuhalten aber das Drahtseilsystem wird erschwert | Drahtseilsystem ist einfach, einfach, Gangreduzierer zu ändern ist spezifischer Entwurf, um stark instandzuhalten und zu ändern | Drahtseilsystem ist einfach, Gangreduzierer ist Standard, einfach instandzuhalten, elektrisches System wird erschwert |
| Kosten Grundlage und Anlagen (%) | 100% | 95% | 85% | 85% |
| Modell | Mechanisches Differenzial | Elektrisches Differenzial |
| Gewicht (t) | 1100 | 1050 |
|
Schienenabstand (m) Radabstand (m) |
18~28 18 |
18~28 18 |
|
Nein vom Rad Raddruck T Fahrer Kilowatt |
40 50 7.5*10 |
40 50 7.5*10 |
| Luven von Mechanismus Kilowatt | 90~110 | 90~110 |
| Vier Trommelmechanismus Kilowatt |
Anfang 2X500KW Laufendes 315KW |
4*400 |
| Spezifikation des Schiffsentladers | ||||||||||||||||
| Schiff | Kapazität | entladen Sie Zeit | Aufzugkapazität vom Zupacken |
Gewicht von einzelnes Zupacken |
Zyklus Zeiten |
ein Zyklus | Dichte von Massenmaterial |
Schiene Abstand |
Schiene | Rad Druck |
Erweiterungsreichweitenabstand vom Zupacken |
hintere Reichweite Abstand des Zupackens |
Hochziehen Geschwindigkeit |
Senkung Geschwindigkeit |
Laufkatze Geschwindigkeit |
Reisen Geschwindigkeit |
| DWT | t/h | Stunden | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
| 1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8|16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Hauptstruktur des Brückenzupackenschiffsentladers
Mechanismus des Brückenzupackenschiffsentladers
Mechanismus 1.Traveling
2. Hauptstruktur des Brückenschiffsentladers
3. Trichtersystem
4. Greifer, der Mechanismus (mechanische, hochzieht Trommeln des Differenzials vier)
Eimer 5.Grab (einscherendes System des Drahtseiles)
6. Luven des Mechanismus
einscherendes System des Seils 7.Wire des Luvens des Mechanismus
8. Freitragendes Sicherheitshakengerät
einscherendes System des Seils 9.Wire der Drahtseil-Stützlaufkatze
Überblick über Produktionsverfahren
