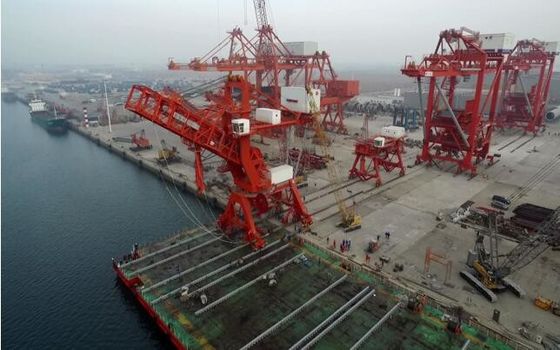

Selbstfahrender Schiffs-Entlader 1500 Tph für die Behandlung der Bulkladung am Hafen
Produktdetails:
Herkunftsort: | China |
Markenname: | SSI |
Zertifizierung: | manufacture certificate |
Modellnummer: | besonders angefertigt |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 |
---|---|
Preis: | US $1,500,000-5,000,000/ Set |
Verpackung Informationen: | Holzetui oder bloßes |
Lieferzeit: | 6 Monate nach Eingang der Vorauszahlung |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 20 Sätze/Jahr |
Detailinformationen |
|||
Produkt: | Schiffs-Entlader | Malerei: | PPG |
---|---|---|---|
Farbe: | gelb | Kapazität: | 1500 t/h |
Charakter: | zuverlässig | Vorteil: | niedrige Wartung |
price: | low cost | Material: | Stahl der hohen Qualität |
Markieren: | Selbstfahrender Schiffs-Entlader,Warenumschlag-Kohlen-Schiffs-Entlader,Beweglicher Schiffs-Portentlader |
Produkt-Beschreibung
tph selbstfahrender Schiffsentlader 1500 für die Behandlung der Bulkladung am Hafen
Mechanischen ist Brückenschiffsentlader (des elektrischen) Differenzials eine Reihe von effektivem, von zuverlässigem und die Hochleistung, welche die Geräte entlädt, die zum Hafen und zum Terminalgeschäft behandeln Schüttgutfrachten besonders angefertigt werden.
Der Schiffsentlader ist auf den Hafen installiert und entlädt Schüttgutfrachten (Kohle, Erz, Mineralpulver, Zement, Koks, Asche, Korn usw.) vom Griff des Schiffes über Greifer. Entladen von Schüttgutfrachten zum Trichter, dann zum Förderband über Trichter. Durch Förderband übermitteln die Schüttgutfrachten zum Viehhof für das Storaging.
Brückenschiffsentlader einschließlich selbstfahrende Laufkatzenart- und Drahtseilzeichnungslaufkatzenart. Drahtseil-Zeichnungslaufkatzenart einschließlich Haupt- und zusätzliche Laufkatzenart und Trommellaufkatzenart des Differenzials vier. Trommel-Laufkatzenart des Differenzials vier einschließlich mechanische Trommel-Laufkatzenart des Differenzials vier und elektrische Trommellaufkatzenart des Differenzials vier.
Mechanischen ist Brückenschiffsentlader (des elektrischen) Differenzials höchstentwickelter und weitverbreiteter heutiger Tag. Sein hochziehendes System, Öffnungssystem und Zeichnungssystem, werden durch vier Trommeln gesteuert. Sie war besonders für die Spezialisierung auf Berufsmassenhandhabungslösungen bestimmt, die höchste Stände der Leistung liefern.
Allen Schiffsentladern sind basiert auf den technischen Spezifikationen und den Anwendungen unseres Kunden entworfen, also ist die technische Diskussionssitzung vor dem Projektvorschlagstadium wesentlich.
Modell | Selbstfahrende Laufkatze | Haupt- und zusätzliche Laufkatze | Mechanisches Differenzial | Elektrisches Differenzial |
Gewicht (%) | 100% | 80% | 60~65% | 60% |
Stabilität | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
Drahtseil lengtg | 1 | 6 | 2,5 | 2,5 |
Leistungsaufnahme | 1 | 2,5 | 1,1 | 1,2 |
Betriebskosten (%) | 100% | 95% | 90% | 90% |
Störung und Wartung | Zusammenbruchrate hoch und hart instandzuhalten | Die niedrige und einfach Zusammenbruchrate instandzuhalten aber das Drahtseilsystem wird erschwert | Drahtseilsystem ist einfach, einfach, Gangreduzierer zu ändern ist spezifischer Entwurf, um stark instandzuhalten und zu ändern | Drahtseilsystem ist einfach, Gangreduzierer ist Standard, einfach instandzuhalten, elektrisches System wird erschwert |
Kosten Grundlage und Anlagen (%) | 100% | 95% | 85% | 85% |
Spezifikation des Schiffsentladers | ||||||||||||||||
Schiff | Kapazität | entladen Sie Zeit | Aufzugkapazität vom Zupacken |
Gewicht von einzelnes Zupacken |
Zyklus Zeiten |
ein Zyklus | Dichte von Massenmaterial |
Schiene Abstand |
Schiene | Rad Druck |
Erweiterungsreichweitenabstand vom Zupacken |
hintere Reichweite Abstand des Zupackens |
Hochziehen Geschwindigkeit |
Senkung Geschwindigkeit |
Laufkatze Geschwindigkeit |
Reisen Geschwindigkeit |
DWT | t/h | Stunden | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8|16 | 100~160 | 120~190 | 150~240 | 20 |
8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Hauptstruktur des Brückenzupackenschiffsentladers
Mechanismus des Brückenzupackenschiffsentladers
Mechanismus 1.Traveling
2. Hauptstruktur des Brückenschiffsentladers
3. Trichtersystem
4. Greifer, der Mechanismus (mechanische, hochzieht Trommeln des Differenzials vier)
Eimer 5.Grab (einscherendes System des Drahtseiles)
6. Luven des Mechanismus
einscherendes System des Seils 7.Wire des Luvens des Mechanismus
