Stapelndes und zurückforderndes Hochleistungssystem für Kreisviehhof

Produkt-Beschreibung

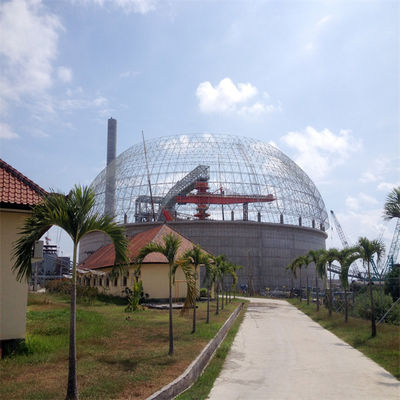

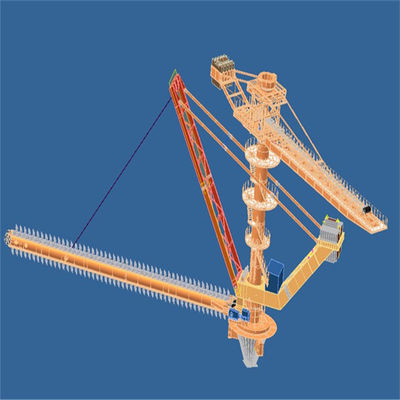

Stapelndes und zurückforderndes Hochleistungssystem für Kreisviehhof

Kreisbockschaberstapler und -rücklader wird hauptsächlich in den Baumaterialien, Kohle, Metallurgie, elektrischer Strom, Hafen und andere Industrien verwendet und gewohnt ist größtenteils, Kalkstein oder Kohle und andere Massenmaterialien zu stapeln. Der Kragbalken des Staplers wird mit einem Bandförderer, der durch das Stahlkonstruktionsgitterdach des Kreisviehhofs vom Bandförderer auf dem Gestell überschreitet, und den Inputmaterialien ausgerüstet, das konische Stapeln des Ringes durch den Bandförderer auf dem Kragbalken des Staplers abzuschließen; Der Rücklader schließt die zurückfordernde Arbeit über drei Verbindungsprozesse ab: reisendes System, System und Schabersystem luvend. Der Schaberrücklader reibt die Materialien in den konischen Trichter unter der zentralen Spalte entlang der Steigung des Stapels und gibt die Materialien durch die vibrierende Zufuhr und Untertageden bandförderer aus.

Eigenschaft

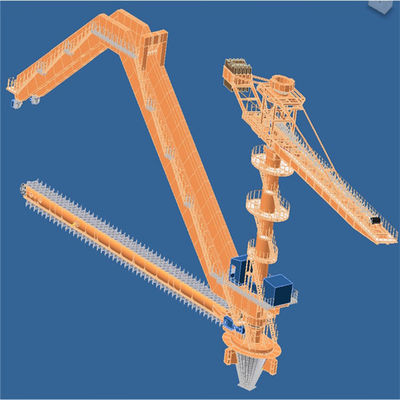

Hauptkomponenten des Kreisstaplers und des Rückladers

1. Stapeln der Stahlkonstruktion, freitragender Bandförderer

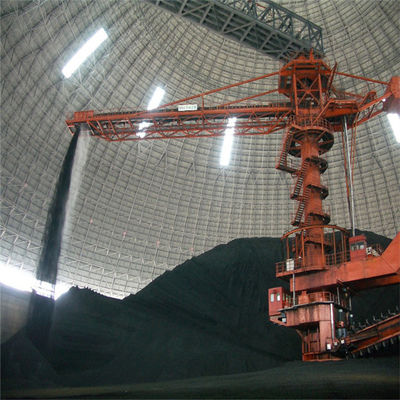

Der freitragende Stapler nimmt die zentrale Spalte als die Mitte, ist ein Ende der Bandförderer mit freitragender Stahlkonstruktion, und das andere Ende ist der Gegengewichtkasten. Das mittlere stapelnde Herumdrehenteil wird mit der zentralen Spalte angeschlossen, indem man Lager herumdreht, und der Stapler kann sich drehen, indem er den Zahntrieb auf dem herumdrehenden Fahrer mit dem Gang auf der zentralen Spalte ineinander greift. Die Materialien, die den Kreisviehhof betreten, werden am Kopf des freitragenden Bandförderers entladen und gestapelt direkt zum Viehhof. Der Stapler dreht sich in einem bestimmten Winkel für die stapelnde Steigung, bis er in einen ringförmigen Stapel gestapelt ist.

Es gibt zwei strukturelle hauptsächlicharten freitragender Stapler, freitragende örtlich festgelegte Art und freitragende luvende Art.

Vergleich der zwei Arten der Stapler:

2. Königspalte und herumdrehender Mechanismus des Kreisstaplers und des Rückladers

Die Königspalte des Staplerrückladers ist in der Mitte des Kreisviehhofs. Es ist eine wichtige Komponente des Staplerrückladers. Es trägt nicht nur die Last der Hauptkomponenten und des Inputgestells aber ist auch die Installationsmitte der Komponenten. Deshalb sind seine Herstellung und Installationsprozessanforderungen sehr hoch. Er wird gerollten und geschweißten und zusammengebauten von der Stahlplatte in eine Zylinderform gemacht. Das Gebrauchsmuster wird mit einer stapelnden Stahlkonstruktion, einem Wälzlager für das stapelnde Drehteil und einem Kabelwiderstand, der verschiedene Ausrüstungskomponenten anschließt versehen


3. Bockstapler

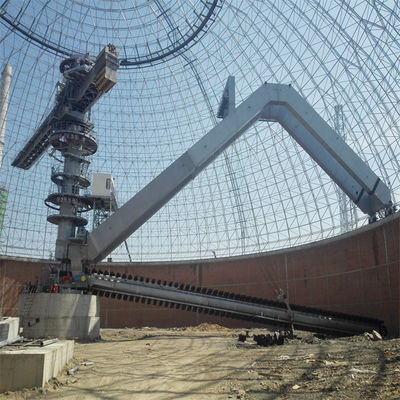

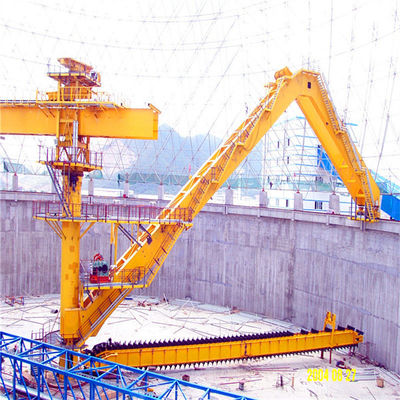

Der Bockschaberrücklader wird hauptsächlich aus Bock, reisender Mechanismus verfasst und fordert, Mechanismus und Schaberrücklader luvend zurück. Der Bock ist die Hauptkomponente der Rotation, des Luvens und der Lastsunterstützung des Schaberrückladers. Der Schaberrücklader wird unter den Bock eingestellt. Der luvende Mechanismus nimmt mechanisches Handkurbel-artiges an, und ein Ende des Bocks wird mit der zentralen Spalte durch ein Rollenlager angeschlossen, wird das andere Ende auf die Kreisbahn auf dem oberen Teil der Stützmauer des Viehhofs gestützt, und die Rotation des Rückladers angetrieben durch das reisende Rad auf der Kreisbahn. Der Bockrücklader hat eine robuste Struktur, und die meisten des Gewichts des Bocks wird durch die Stützmauer getragen, die erheblich den Spannungszustand der zentralen Spalte verbessert und die Operation zuverlässiger macht.


4. Rücklader, der Mechanismus luvt:
Der luvende Mechanismus wird aus einem treibenden Gerät, eine Trommelversammlung, doppeltes Stahlein drahtseil und werfende elektrische eine Entdeckung und ein Kontrollsystem verfasst. Die luvende Operation des Schaberrückladers wird durch den werfenden Mechanismus abgeschlossen, um den Zweck des überlagerten Zurückforderns zu erzielen.
Der luvende Mechanismus verwendet doppelte Stahleinzelne Wicklung des drahtseiles, und der Balancenmechanismus wird an der Kreuzung von den zwei Stahldrahtseilen angenommen, um zu garantieren, dass der Druck der linken und rechten Stahldrahtseile balanciert wird und die Arbeit sicherer ist.
Das treibende Gerät des luvenden Mechanismus wird mechanisch durch Frequenzumsetzung und Geschwindigkeitsregelung gefahren, um die Umfangsveränderung genau zu steuern, um die Änderung der zurückfordernden Menge zu steuern. Um die Sicherheit und die genaue und zuverlässige Positionierung des werfenden Mechanismus sicherzustellen, nimmt das treibende Gerät ein doppeltes Bremssystem an

5. Schaberrücklader

(1) nimmt der Schaberrücklader ein Kettenrad an, um die Rollenkette zu fahren und die Rollenketten-Antriebe der Schaber, um dann zurückzufordern. Diese Methode hat große Zugkraft, kleinen linearen Widerstand und Haltbarkeit. Es ist ein zurückforderndes Integrierungsc$zurückfordern und ein Transport der Methode.
(2) wird der Schaber auf dem Doppelkettemechanismus geregelt, und das Kettenrad angetrieben durch den Motor an der Rückseite für Kreisbewegung. Der Schaber reibt die Materialien am untereren Teil des Staplers in den konischen Trichter am untereren Teil der Königspalte.


6. Hydrauliksystem

Das Hydrauliksystem des Staplerrückladers umfasst hauptsächlich den Stapler, der Hydrauliksystem, Schaberkettenspannhydrauliksystem und Bandförderermanuelles Spannhydrauliksystem luvt
Das luvende Steuerhydrauliksystem wird aus einer Hauptpumpenbewegungseinheit, einer Regelventileinheit, einem Ölzylinder, einer Öltankversammlung, hydraulischen Zusätzen und hydraulischen Rohrleitungen verfasst. Die Rohrleitung des luvenden Zylinders wird mit einem Rohrleitungsabbruch-Sicherheitsventil und einer Sicherheitsventilgruppe ausgerüstet.
Das Spannzylindersteuerhydrauliksystem wird aus einer Pumpenbewegungsgruppe, einer Regelventilgruppe, einem Akkumulator, einem Ölzylinder, einer Öltankversammlung, hydraulischen Zusätzen und hydraulischen Rohrleitungen verfasst. Die Spannung des Spannzylinders kann durch das entsprechende Druckminderventil justiert werden.

Applicatiions

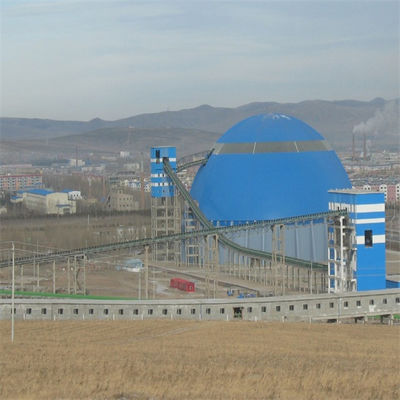

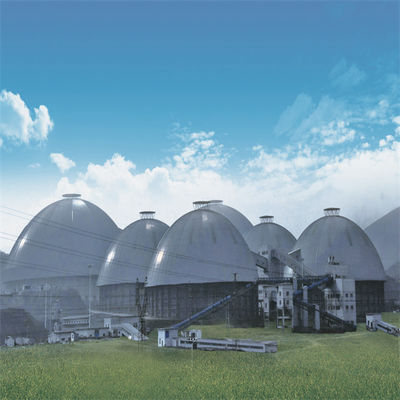

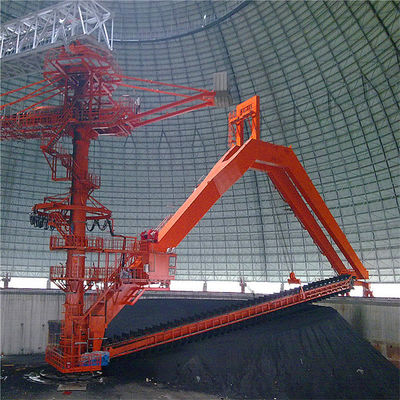

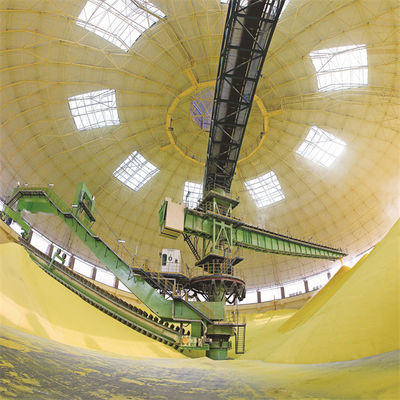

Case1

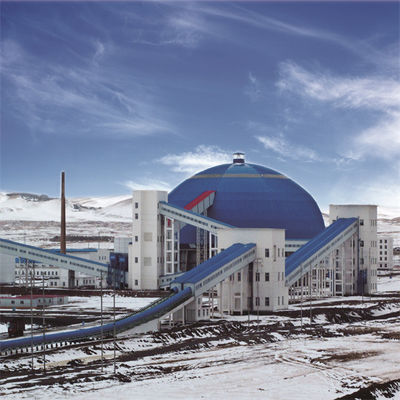

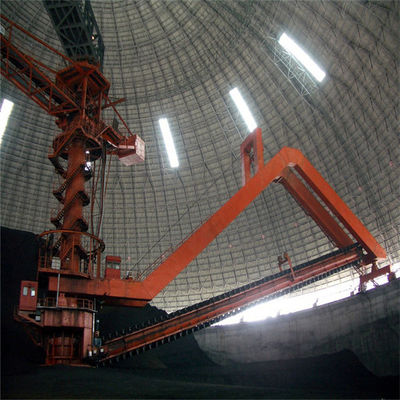

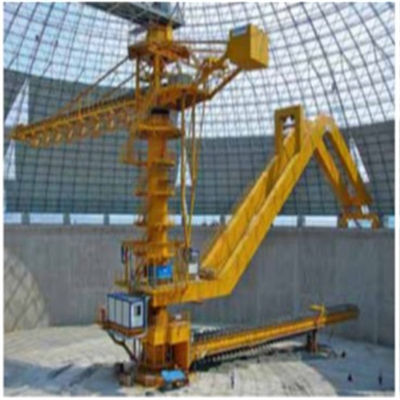

Case2
