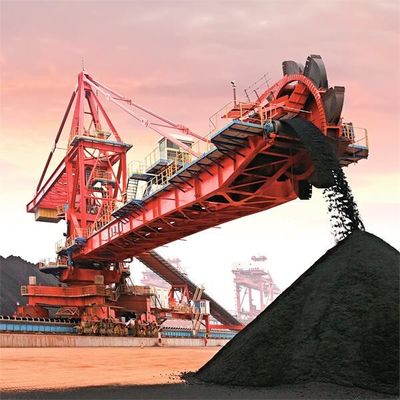

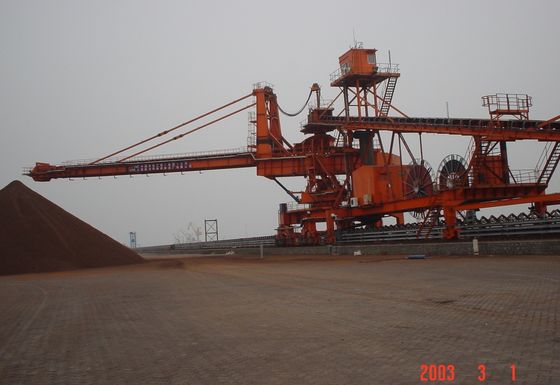

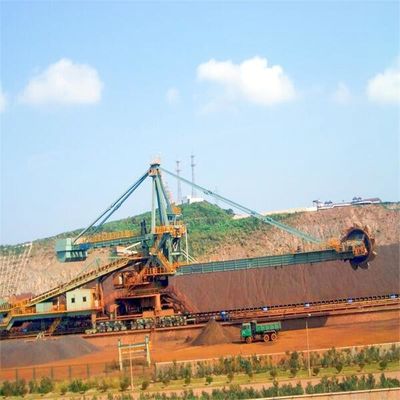

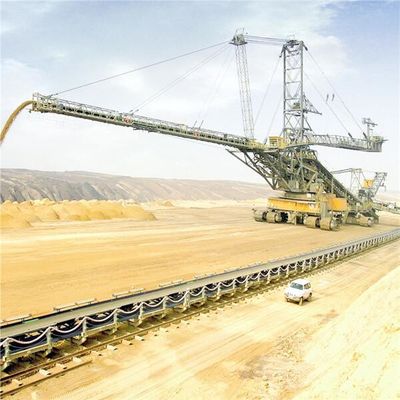

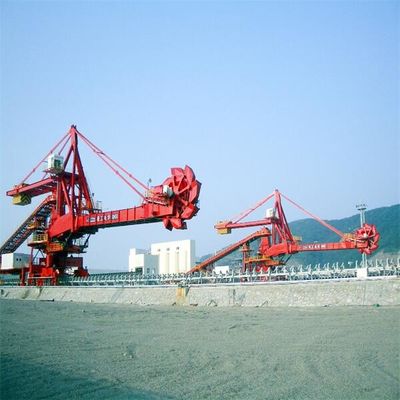

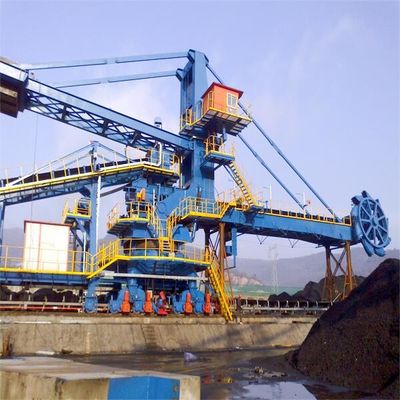

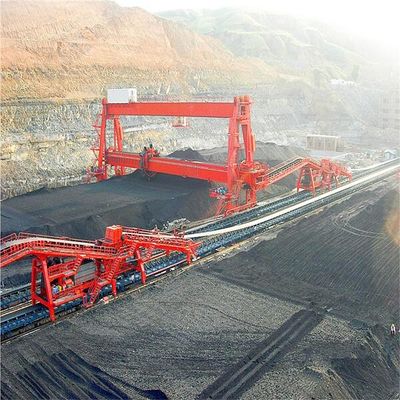

Tph-Kapazität 1200, die Ausrüstung für Kraftwerk stapelt und zurückfordert

Produkt-Beschreibung

tph Kapazität 1200, die Ausrüstung für Kraftwerk stapelt und zurückfordert

1. Einleitung

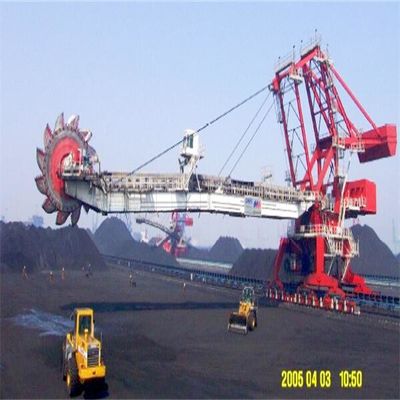

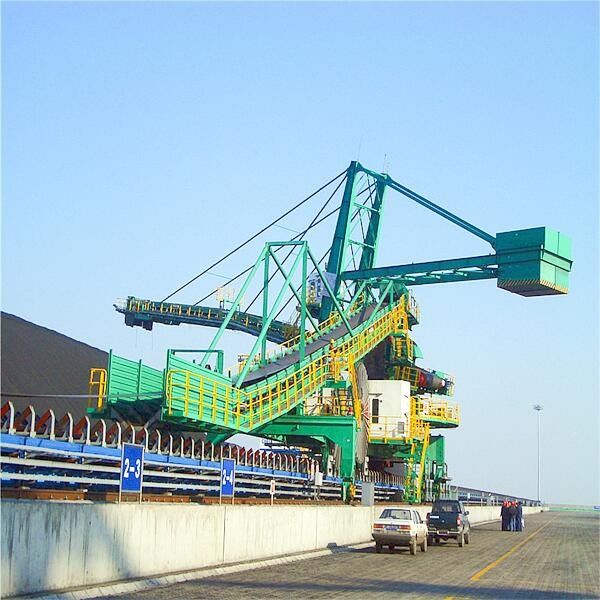

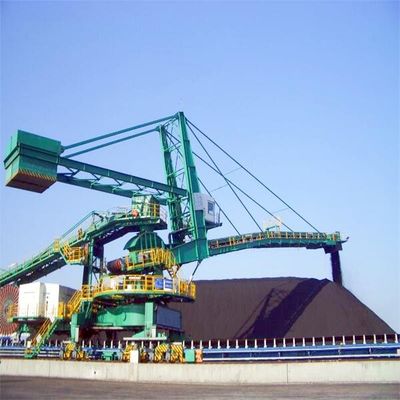

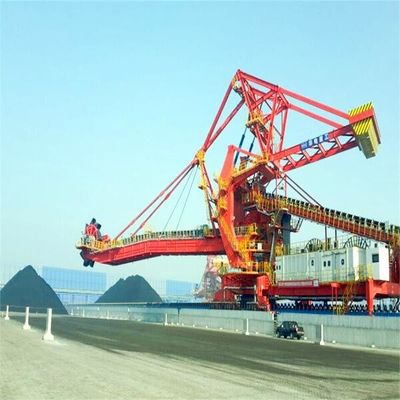

Schöpfradstaplerrücklader kann die Funktionen des ununterbrochenem Stapelns, des Nehmens, des Mischens und Lagerung von Massenpartikeln verwirklichen und Rohstoffe blockieren. Er ist in der materiellen Lagerung und im Verkehrssystem des elektrischen Stroms, der Metallurgie, der Baumaterialien, der chemischen Industrie, des Hafens, der Kohle, des Kornes und anderer Industrien weitverbreitet. Es ist allgemeine Ausrüstung in den großen und mittelgroßen Industrieunternehmen.

Schöpfradstaplerrücklader wird hauptsächlich aus Schöpfrad, dem Herumdrehen verfasst, dem anhebenden Boom, dem Gehen, freitragendem Bandförderer und Metallbau, Endstückauto, Sekundärstruktur, zentraler Trichter, Spraystaubunterdrückungssystem, Schmiersystem, elektrisches System, Stromversorgungsgerät, und so weiter.

Indem er die Endstückautostruktur (örtlich festgelegtes einzelnes Endstückauto, halb Lügenendstückauto, volles Lügenendstückauto, Querendstückauto, doppeltes Endstückauto, etc.) justiert, kann der Schöpfradstaplerrücklader viele Funktionen, wie Stapeln verwirklichen und durch zurückfordern und Drehung zurück zurückfordern und zurückstellen, durch und so weiter, um die Bedingungen von verschiedenen Arbeitsbedingungen zu erfüllen.

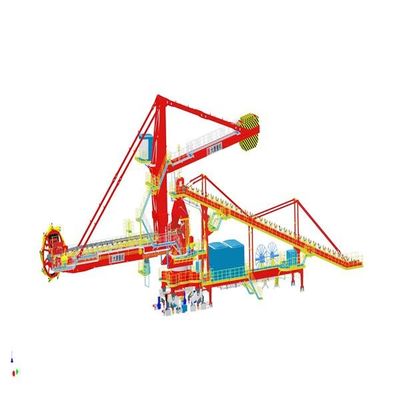

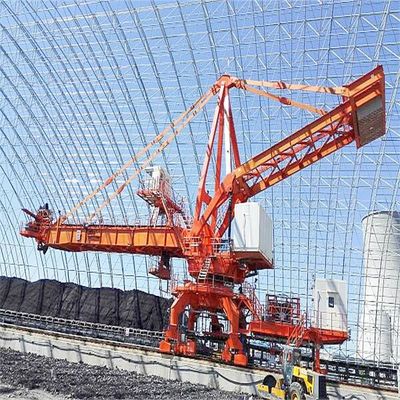

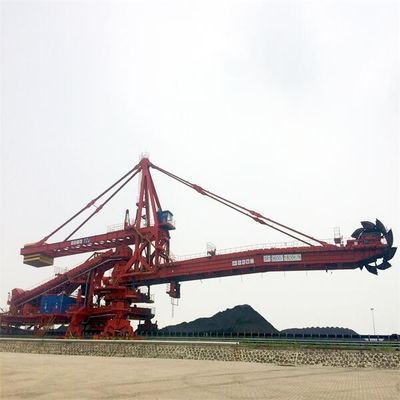

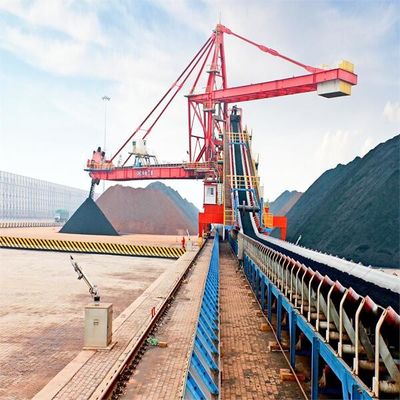

2. strukturelle Form der ganzen Maschine

Die mittleren und kleinen Schöpfradmaschinen nehmen die Gesamtbalancenform, mit wenigen beweglichen Drehachsen und einer niedrigen Durchfallquote an. Der zentrale Scharniersitz des Überbaus wird mit Schmierung-freiem gemeinsamem Lager, mit weniger Wartungsarbeitsbelastung ausgerüstet. Für große Schöpfradmaschinen wird die bewegliche Balancenart größtenteils angenommen und hauptsächlich der Ansicht ist, dass der werfende Winkel des freitragenden Rahmens klein ist und die Änderung des Schwerpunktes im Verhältnis zu dem Überbau klein ist.

Eigenschaft

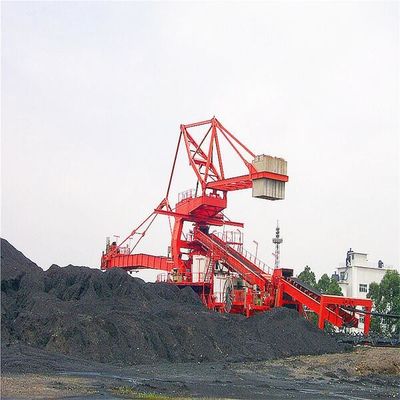

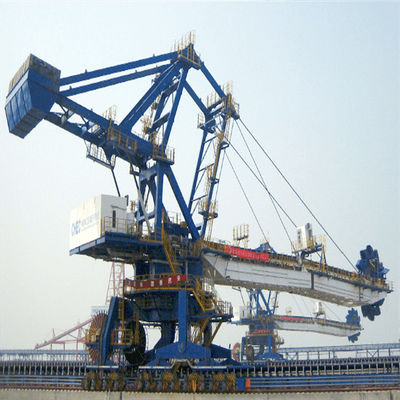

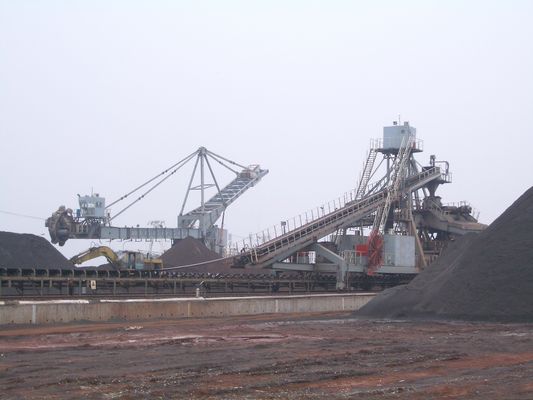

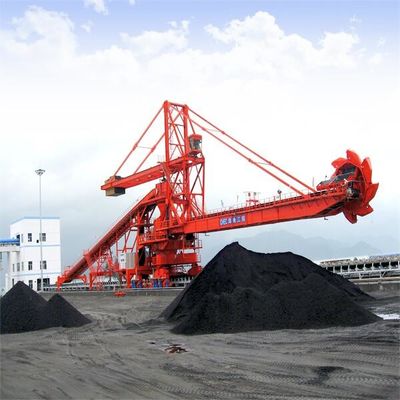

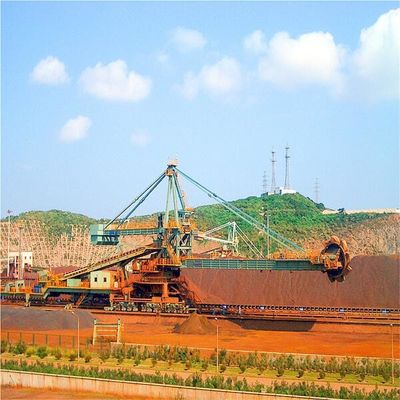

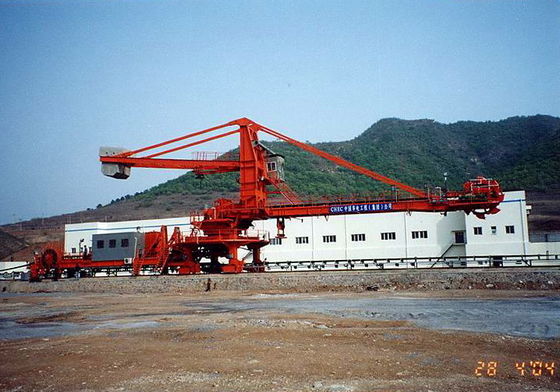

Komplette Maschinenart (örtlich festgelegtes aufgeteiltes Endstückauto)

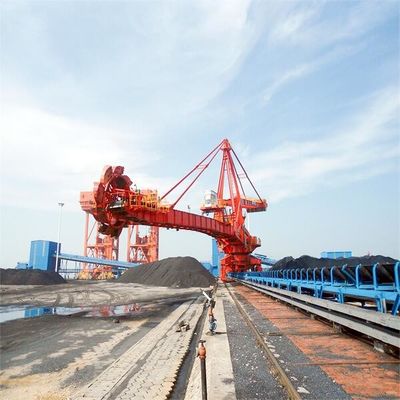

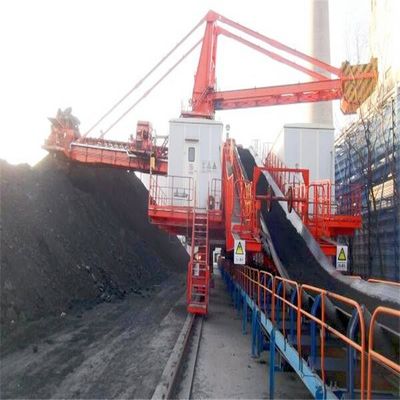

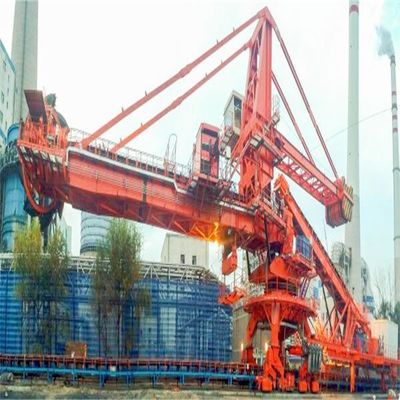

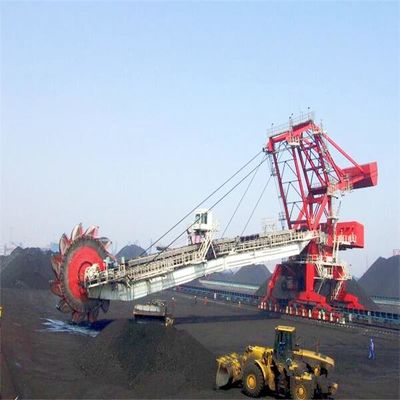

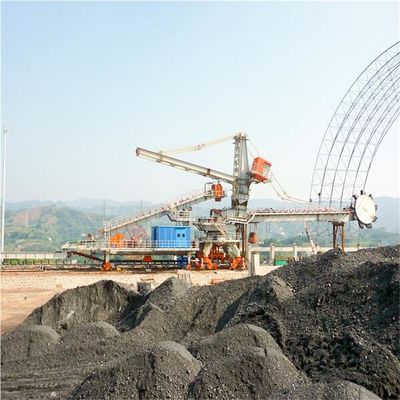

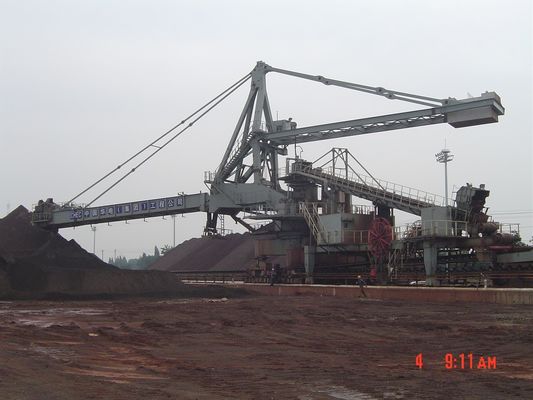

Komplette Maschinenart (volles Funktionsendstückauto)

3. Strukturelle hauptsächlicheigenschaften und Einleitung

1)Reisender Mechanismus des Kranes und TürSitzrahmen

(1) nimmt der Portalrahmen eine Vierbeinstruktur mit drei Drehpunkten an, um die statische Struktur des Portalrahmens beizubehalten und der Höhenabweichung der gehenden Bahnlangstreckengrundlage sich anzupassen.

(2) drei--ein im Antrieb des Motors, des Reduzierers und der Bremse wird angenommen. Die Reduzierer- und Radwelle sind von der Klagenart, mit Kompaktbauweise und bequeme Zerlegung und Versammlung. Einzelrad oder doppelter Rad-Antrieb, völlig versiegelt, passend für hohe Staubumwelt, Instandhaltung einfacher und bequem machend.

(3) gibt es zwei Arten Fahrgeschwindigkeiten, d.h. normale Arbeitsfahrgeschwindigkeit und nicht arbeitende zurückstellende Hochgeschwindigkeitsfahrgeschwindigkeit. Frequenzgeschwindigkeitsverordnung Wechselstroms wird variable erlassen, um die Auswirkung der Ausrüstung zu vermeiden beginnend und stoppend.

(4) nimmt der Rahmen der reisenden Laufkatze das Schwebebalkengerät an, um den Raddruck von jedem Radgleichgestellten zu machen. Die reisende Laufkatze und der Schwebebalken sind aufgespaltete Paketstrukturen, und die wheelset und Reisenlaufkatze sind auch Spaltenpaketstrukturen, die für Zerlegung, Versammlung und Wartung bequem ist.

(5) Schienenklammern und windundurchlässige Verankerungsgeräte werden in Paare unter dem Bock eingestellt. Pufferhalt, laufende Begrenzungsschalter-Stoßdämpfer und Endschalter wird an beiden Enden der Bahn eingestellt, um den Rücklader am Entgleisen zu hindern. Der Balancenrahmen wird mit einem Bahnreiniger ausgerüstet, um den Bahnbereich zu säubern. Die Freigabe zwischen der Kehrmaschine und der Schienenoberfläche ist justierbar.

Ein Puffer wird am Ende des Balancenrahmens eingestellt, um die kinetische Energie des Zusammenstoßes zwischen dem Rücklader und dem Stoßdämpfer zu absorbieren.

Der reisende Positionsdetektor wird im Fahrerhaus eingestellt und angezeigt.

Eine rote Taschenlampe und zwei Summer werden auf jedem Türbein eingestellt, um hörbare und Sichtwarnung beim Gehen zu geben.

Jede Gruppe Antriebe wird mit einem Bremsauslöseschalter ausgerüstet. Der reisende Motor kann angestellt werden, nur wenn alle reisenden Bremsen eingeschaltet werden, also wird es sichergestellt, dass der Motor synchron angestellt werden kann.

(6) Sicherheitsverriegelungs-Steuerung

Beim Reisen an der hohen Geschwindigkeit, wird das treibende Gerät mit der Boomposition ineinandergegriffen. Nur wenn der Boom innerhalb der sicheren Höhe und des sicheren Winkels ist, kann er an der hohen Geschwindigkeit gehen.

Der Antrieb wird mit dem Anker ineinandergegriffen.

Das treibende Gerät wird mit einer Radkralle- und Schienenklammer ineinandergegriffen.

Das treibende Gerät wird mit dem umwickelnden Gerät des Kabels ineinandergegriffen.

Vierbeinportalrahmen mit drei Drehpunkten

Drei in einem Reduzierer mit Einzelrad-Antrieb

Drei in einem Reduzierer mit Zweirad-Antrieb

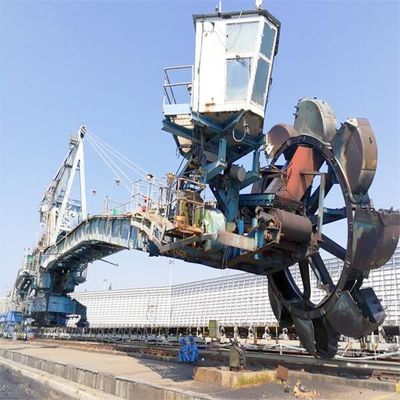

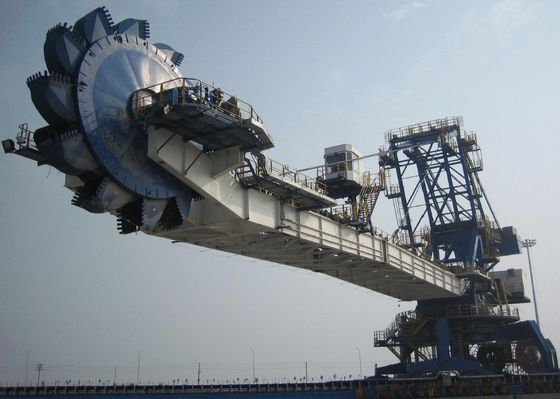

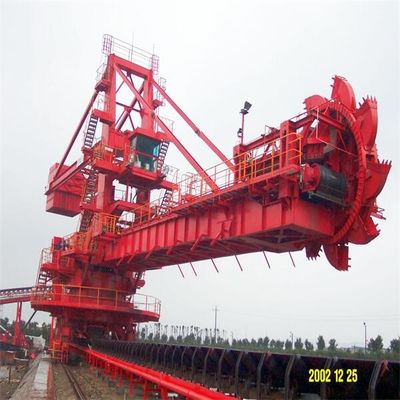

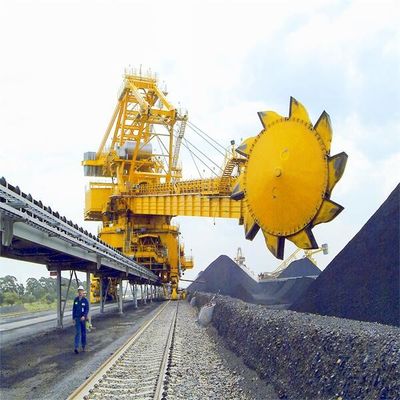

2. Schöpfradmechanismus

(1) angetrieben das treibende Gerät des Schöpfradmechanismus durch einen importierten langsamen und drehmomentstarken Hydraulikmotor (ohne mechanisches Verlangsamungsgerät), und die Unterstützungsimportierte hydraulische Station wird angenommen. Das Schöpfradhydrauliksystem wird mit einem Überdruckschutzgerät ausgerüstet. Die Verbindung mit der Abtriebswelle ist Keilärmelart, mit einer Kompaktbauweise und einer bequemen Zerlegung. Um den Entleerungswinkel und die Grabtiefe zu erhöhen, wird die kurze Wellenstützstruktur angenommen, und das Schöpfrad-Antriebsgerät wird auf der gleichen Seite wie das Schöpfrad vereinbart.

(2) hat der Schöpfradkörper kein Format. Der Schöpfradkörper hat genügende Steifheit und die Stärke, zum der Haltbarkeit, des guten Schneidewinkels und der Form, hohe zurückfordernde Leistungsfähigkeit sicherzustellen und kann materielle Ansammlung und Abnutzung effektiv vermeiden.

(3) sind haltbare zeichnende Platten installiert, wo Materialien wie Ablenkplatte, Rutsche und Führerrutsche einfach sind gewaschen zu werden und getragen zu werden, und die zeichnenden Platten werden mit angesenkten Bolzen für einfachen Ersatz angeschlossen.

(4) nimmt das Schöpfradrutschleitblech den vollen anhebenden Entwurf an, und das Leitblech wird während des Stapelns angehoben, zum der Materialien ungehindertes durch führen zu lassen.

(5) wird der Schöpfradmechanismus mit Sicherheitsvorrichtungen wie einem begrenzten Drehmomentschalter, einem Schöpfradgeschwindigkeitsdetektor, einer Hydraulikkupplung und einem Überstromschutz ausgerüstet.

3)Werfender Mechanismus

(1) Schöpfradmechanismus nimmt im Allgemeinen Nicken des hydraulischen Getriebes und des Hydrozylinders an. Die werfende Bewegung ist ohne Auswirkung glatt. Garantieren Sie, dass es kein Durchsickern im Hydrauliksystem gibt.

(2) sind die Hauptkomponenten des Hydrauliksystems international berühmte Markenprodukte.

(3) wird doppelter verantwortlicher differenzialer Hydrozylinder angenommen, und ein wartungsfreies selbstschmierendes kugelförmiges Gleitlager ist an der Drehachse des Zylinders installiert. Der obere und unterere Öleinlaß und der Ausgang des Ölzylinders werden mit Antirohrleitung sprengten Ventile ausgerüstet. Wenn die Rohrleitung bricht, wird der Ölzylinder automatisch zugeschlossen, und der Kragbalken fällt nicht, die Sicherheit des Systems sicherzustellen.

(4) wird der Boom mit einer Sicherheitsstange ausgerüstet. Wenn man den Ölzylinder, der Boom wird geregelt mit der Sicherheitsstange, um Sicherheit während der Wartung sicherzustellen repariert oder ersetzt.

(5) Sicherheitsvorrichtung

• Zwei-Ebenenendschalter wird in den Positionen der oberen und untereren Grenze des freitragenden Nickens eingestellt.
• Der werfende Winkel des Kragbalkens kann im Fahrerhaus angezeigt werden.
• Beide Seiten des Kragbalkens werden mit Schutzgeräten versehen, um zu verhindern, dass der Kragbalken mit dem materiellen Stapel zusammenstößt.
• Das ganze Ölkreislaufsystem wird mit einer Sicherheitsvorrichtung ausgerüstet, um Ölrohrabbruch zu verhindern.

Hydrozylinder und hydraulische Pumpstation des werfenden Mechanismus

4)Drehgerät

(1) nimmt das Herumdrehen den Stützmodus von drei Reihen der Rolle große Lager, mit kleinem Widerstand, guter Antiumwerfenfähigkeit und einem Satz unabhängigen Schmiersystemen herumdrehend an.

(2) nimmt das Dreh-Antriebsgerät den Motordrehmoment an, der Kopplungsbremsvertikalen Planetengetriebereduzierer zum Antriebszahntrieb und zur großen Kupplungsglocke begrenzt. Die Abtriebswelle des Planetengetriebereduzierers wird mit einer Dichtung mit zuverlässiger Leistung und bequemem Ersatz ausgerüstet, der für die Zerlegung und den Zusammenbau des Ertragwellenzahnrads bequem ist.

(3), um das quantitative Zurückfordern sicherzustellen, stabiler Rotationsanfang und Bremsen, angetrieben es durch den variablen Frequenzgeschwindigkeitsstellmotor, gesteuert durch VVVF, und die Umdrehungsgeschwindigkeit ist reguliert durch 1/Lattich stepless.

(4), um den Zahnradeingriff von großen und kleinen Gängen sicherzustellen, wird die Mittellinie der Reduziererwohnung und die Mittellinie der Reduziererwelle exzentrisch vereinbart, um die Zahnradeingrifffreigabe zu justieren.

5)Freitragender Bandförderer

(1) wird das treibende Gerät des Bandförderers aus Motor, Hydraulikkupplung, Reduzierer, hydraulischer Ventilstößelbremse, etc. verfasst. Der Reduzierer nimmt die vertikale Wellenart Reduzierer an, die die Eigenschaften eines kompakten Plans hat. Lacheschmierung wird angenommen, um zu garantieren, dass der Reduzierer in einem guten Schmierungszustand während des Werfens mit dem Kragbalken ist.

(2) wird Spanngerät des hydraulischen Gurtes angenommen, und eine zuverlässige mechanische Schraubensicherung wird zur Verfügung gestellt, um die Zeiten des Gurtes zu verringern verbiegend und die Nutzungsdauer des Gurtes zu verbessern.

(3) Sicherheitsvorrichtung

Der Bandförderer wird mit Sicherheitsschutzgeräten wie Schlupfentdeckung, Gurtabweichungsentdeckung, Trichterrutschblockierungsentdeckung, Zugdrahtnotausschalter auf beiden Seiten vom Bandförderer, Gurtlängsrissentdeckung, und so weiter ausgerüstet.

(4) wird der freitragende Bandförderer auf der inneren Seite des freitragenden Rahmens vereinbart, und Plattformkanäle werden auf beide Seiten eingestellt, um den Durchgang des Wartungspersonals zu erleichtern.

6)Oberer Metallbau

Der obere Metallbau wird in L-förmige Ständer-, des Turms Ständer-, vier Pleuelstangearten und andere Strukturen unterteilt, die für verschiedene Arten der Schöpfradausrüstung passend sind.

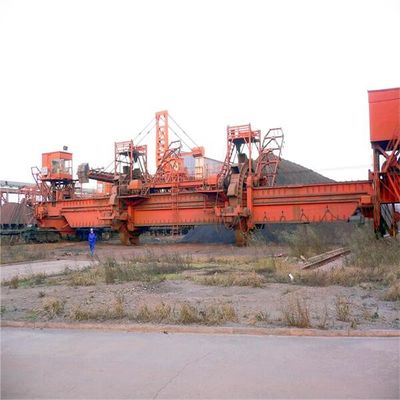

7)Endstück

Um verschiedene Prozessbedingungen zu erfüllen, gibt es normalerweise die folgenden Endstückmodelle:

• Örtlich festgelegtes einzelnes Endstückauto (Funktion: Stapeln, Zurückfordern und Überschreiten);
• Örtlich festgelegtes zurückstellendes einzelnes Endstückauto (Funktionen: Stapeln, Zurückstellen und Zurückfordern);
• Volles liegendes einzelnes Endstückfahrzeug (Funktion: Stapeln, Zurückfordern und zurück sich drehen);
• Halb liegendes einzelnes Endstückfahrzeug (Funktion: Stapeln, Zurückfordern und zurück sich drehen);
• Örtlich festgelegtes zurückstellendes doppel-angebundenes Auto (Funktionen: Stapeln, Zurückstellen und Zurückfordern);
• Volle Funktion doppel-angebundenes Auto (Funktion: zurück stapeln, zurückfordern, überschreiten oder durch sich drehen, gerade);
• Örtlich festgelegtes doppel-angebundenes Querfahrzeug (Funktion: Stapeln, Zurückfordern und zurück sich drehen);
• Volle Funktion doppel-angebundenes Auto + örtlich festgelegtes einzel-angebundenes Auto (Funktionen: das wechselseitiges ankommendes Stapeln, durch zurückfordernd, zurückfordernd drehen sich zurück und durch).

8)Ausrüstungsbeschreibungen jedes Übergangstrichters und haltbaren Materialien:

(1) gibt es genügendes Puffervolumen an den materiellen Übergabestellen, zum der Ansammlung des Materialflusses im Falle des Leistungsabfalls zu verhindern. Die Führerrutsche ist entworfen, mit einem justierbaren beweglichen Leitblech fest versiegelt zu werden und ausgerüstet zu werden, um den Materialfluss auf das Band auszurichten. Das Kontaktteil mit dem Band nimmt mehrschichtigen Antisammelgummi an, und der Gummivorhang wird an beiden Enden der Führerrutsche eingestellt. Zu den Überlauf des materiellen Blockes und des materiellen Pulvers, mit dem Ergebnis eines seitlichen Aufpralls auf dem Band verhindern.

(2) haltbare zeichnende Platte: jede Trichter- und Führerrutsche wird mit den haltbaren zeichnenden Platten ausgerüstet, die von 16Mn, von auftauchender haltbarer zeichnender Platte der hohen Chromlegierung und vom hohen Mangan- und hohemchrom wirft haltbare zeichnende Platte hergestellt werden.

9)Stromversorgung

Der Versorgungsteil nimmt eine Hochspannungsstromversorgung, im Allgemeinen 6kV und manchmal 10kV an. Energie wird durch eine Kabeltrommel geliefert. Es gibt zwei Möglichkeiten der Kabeltrommel:

(1) werden die Macht- und Steuertrommeln getrennt.

(2) werden die Macht- und Steuerspulen in eine kombiniert, und die Steuerleitung und die Glasfaser werden im Stromkabel gemacht, um Steuerung und Kommunikation zu verwirklichen.

10)Spraystaubunterdrückungssystem

Die materiellen Übergabestelle des Schöpfradstaplerrückladers sind entworfen und ein komplettes Wasserspray- und -staubunterdrückungssystem wird zur Verfügung gestellt. Das System kann ohne Störung ununterbrochen laufen und kann im Raum des Fahrers zentral gesteuert werden. Ein Spülwassergerät ist mitten in dem freitragenden Gurt und auf die Drehplattform installiert. Wenn die Ausrüstung nicht benutzt wird, garantieren Sie, dass es keine Stauung gibt, die, das Einfrieren der Rohrleitung im Winter zu vermeiden in Vorbereitung ist.
