Stapelndes und zurückforderndes Brückensystem für Bekohlungs-Kreisviehhof

Produkt-Beschreibung

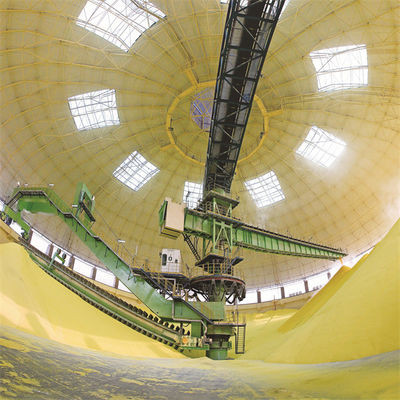

Stapelndes und zurückforderndes Brückensystem für Bekohlung

Kreisbockschaberstapler und -rücklader wird hauptsächlich in den Baumaterialien, Kohle, Metallurgie, elektrischer Strom, Hafen und andere Industrien verwendet und gewohnt ist größtenteils, Kalkstein oder Kohle und andere Massenmaterialien zu stapeln. Der Kragbalken des Staplers wird mit einem Bandförderer, der durch das Stahlkonstruktionsgitterdach des Kreisviehhofs vom Bandförderer auf dem Gestell überschreitet, und den Inputmaterialien ausgerüstet, das konische Stapeln des Ringes durch den Bandförderer auf dem Kragbalken des Staplers abzuschließen; Der Rücklader schließt die zurückfordernde Arbeit über drei Verbindungsprozesse ab: reisendes System, System und Schabersystem luvend. Der Schaberrücklader reibt die Materialien in den konischen Trichter unter der zentralen Spalte entlang der Steigung des Stapels und gibt die Materialien durch die vibrierende Zufuhr und Untertageden bandförderer aus.

Eigenschaft

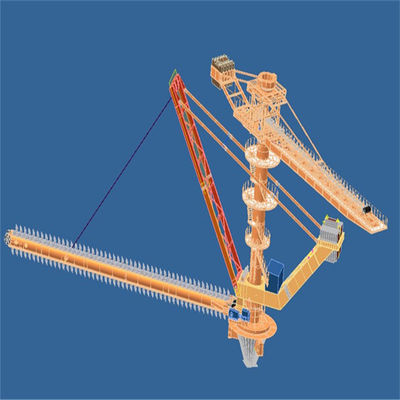

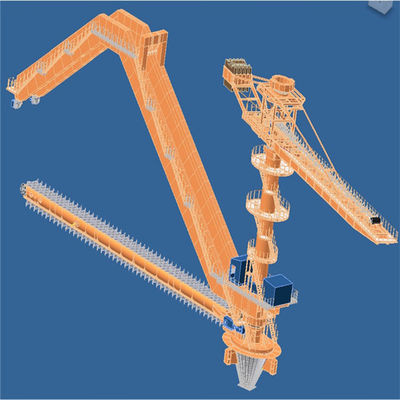

Hauptkomponenten des Kreisstaplers und des Rückladers

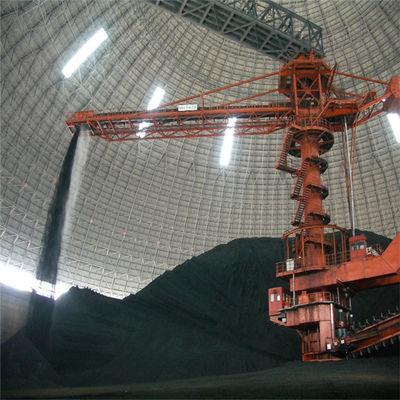

1. Stapeln der Stahlkonstruktion, freitragender Bandförderer

Der freitragende Stapler nimmt die zentrale Spalte als die Mitte, ist ein Ende der Bandförderer mit freitragender Stahlkonstruktion, und das andere Ende ist der Gegengewichtkasten. Das mittlere stapelnde Herumdrehenteil wird mit der zentralen Spalte angeschlossen, indem man Lager herumdreht, und der Stapler kann sich drehen, indem er den Zahntrieb auf dem herumdrehenden Fahrer mit dem Gang auf der zentralen Spalte ineinander greift. Die Materialien, die den Kreisviehhof betreten, werden am Kopf des freitragenden Bandförderers entladen und gestapelt direkt zum Viehhof. Der Stapler dreht sich in einem bestimmten Winkel für die stapelnde Steigung, bis er in einen ringförmigen Stapel gestapelt ist.

Es gibt zwei strukturelle hauptsächlicharten freitragender Stapler, freitragende örtlich festgelegte Art und freitragende luvende Art.

Vergleich der zwei Arten der Stapler:

(1) sind die Vorteile des örtlich festgelegten Staplers einfache Struktur und niedrige Kosten. Der Nachteil ist, dass, wenn der unterere Teil des Staplers nicht gestapelt wird, oder der materielle Stapel niedrig ist, der Unterschied enorm ist, und der Staub im Viehhof ist ernster (sogar mit einem Spraysystem).

(2) benutzt der luvende Stapler den Hydrozylinder, um den Kragbalken anzuheben oder zu senken. Sein Vorteil ist kann entsprechend der Stapelhöhe auf und ab anheben, um den materiellen Tropfen zu verringern und Staubfliegen zu vermeiden freitragend. Auch kann er die Höhe der zentralen Spalte verringern und die Kosten verringern. Der Nachteil ist, dass die Struktur komplexer ist.

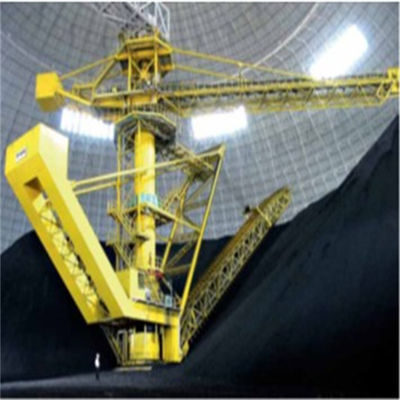

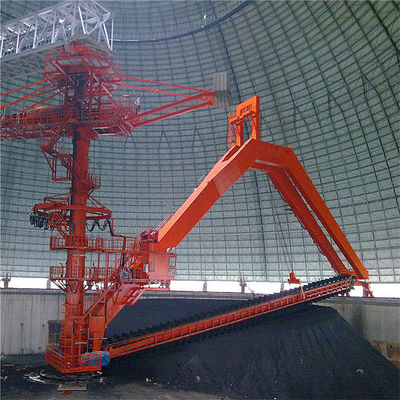

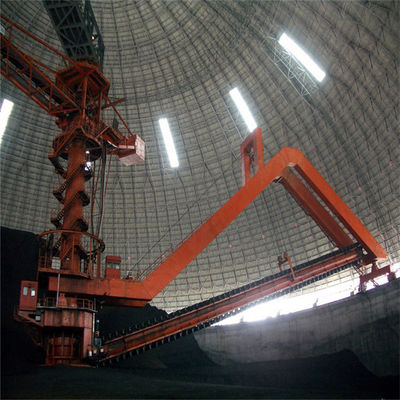

2. Bockstapler

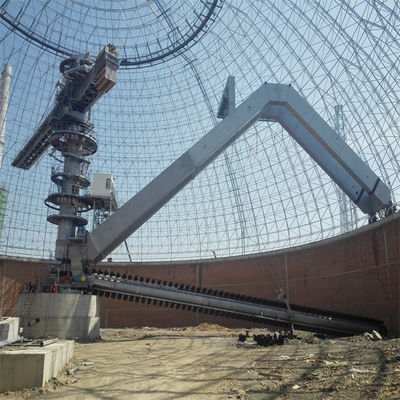

Der Bockschaberrücklader wird hauptsächlich aus Bock, reisender Mechanismus verfasst und fordert, Mechanismus und Schaberrücklader luvend zurück. Der Bock ist die Hauptkomponente der Rotation, des Luvens und der Lastsunterstützung des Schaberrückladers. Der Schaberrücklader wird unter den Bock eingestellt. Der luvende Mechanismus nimmt mechanisches Handkurbel-artiges an, und ein Ende des Bocks wird mit der zentralen Spalte durch ein Rollenlager angeschlossen, wird das andere Ende auf die Kreisbahn auf dem oberen Teil der Stützmauer des Viehhofs gestützt, und die Rotation des Rückladers angetrieben durch das reisende Rad auf der Kreisbahn. Der Bockrücklader hat eine robuste Struktur, und die meisten des Gewichts des Bocks wird durch die Stützmauer getragen, die erheblich den Spannungszustand der zentralen Spalte verbessert und die Operation zuverlässiger macht.
Der reisende Mechanismus wird aus einer Antriebsradgruppe, reisende elektrische eine Entdeckung und ein Kontrollsystem und ein Schmiersystem verfasst. In Betracht der Anforderungen der Zweiwegbewegung des Schwingenbocks unter den ungünstigsten Bedingungen, werden zwei reisende Räder als die Antriebsräder benutzt. Das wheelset wird mechanisch durch variable Frequenzgeschwindigkeitsregelung gefahren. Stepless-Geschwindigkeitsregelung der Arbeitsfahrgeschwindigkeit und der nicht arbeitenden Fahrgeschwindigkeit (den normalen und sicheren Betrieb des Kreisstaplerrückladers, der langsamen und schnellen Geschwindigkeiten des Satzes beziehungsweise entsprechend den Vor-Ort-Einsatz-Zuständen, d.h. Arbeitsfahrgeschwindigkeit und nicht arbeitende Fahrgeschwindigkeit sicherstellen). Um zu garantieren dass der Druck des Bocks angemessen ist und der Raddruck jeder Radgruppe unter dem Bock der selbe ist, wird der Bock mit den Zweiradgruppen schwenkbar gelagert, und jede Drehachse nimmt durch Wellenart an. Darüber hinaus wird das gemeinsame Lager an der Verbindung zwischen dem Bock und der gehenden Struktur benutzt, um zu garantieren, dass der Bock der Änderung der Bahn automatisch sich anpassen kann. Die Schmierung jedes Unterstützungslagers und Gelenkstücks des reisenden Mechanismus nimmt Fettzentralschmierung an.

3. Schaber

(1) nimmt der Schaberrücklader ein Kettenrad an, um die Rollenkette zu fahren und die Rollenketten-Antriebe der Schaber, um dann zurückzufordern. Diese Methode hat große Zugkraft, kleinen linearen Widerstand und Haltbarkeit. Es ist ein zurückforderndes Integrierungsc$zurückfordern und ein Transport der Methode.
(2) wird der Schaber auf dem Doppelkettemechanismus geregelt, und das Kettenrad angetrieben durch den Motor an der Rückseite für Kreisbewegung. Der Schaber reibt die Materialien am untereren Teil des Staplers in den konischen Trichter am untereren Teil der Königspalte.
(3) nimmt der Schaber die Faltwerkstruktur mit dem Nachschicken der Neigung auf beiden Seiten an, die durch Stahlplatte geschweißt und genügende Stärke und Steifheit hat wird. Reiben Zähne auf beiden Seiten vom Schaber. Diese Struktur kann das Material seitlich schneiden effektiv, und der Schaber hält nicht an dem Material fest und hat keine Rückkehr. Die Schaberkörper- und -rollenkette werden durch hochfeste Bolzen angeschlossen, die für Wartung und Zerlegung bequem sind. Die Kette kann in die eingebaute Kette und eine externe Kette entsprechend der Platzierungsposition der Rolle unterteilt werden. Verglichen mit der eingebauten Kette, hat die externe Kette die Vorteile von lärmarmem und von wartungsfreiem
(4) wird das treibende Gerät des Schabers aus einem Motor, einem Reduzierer, einer Hydraulikkupplung, einem etc. verfasst. Das treibende Gerät ist stoßfest und für Wartung bequem. Das treibende Gerät wird mit elektrischer doppelter Sicherheit und Überlastschutz ausgerüstet und wird mit einem guten Stoßdämpfungsgerät ausgerüstet.
(5) wird das Spanngerät des Schaberrückladers am Hauptkettenrad eingestellt. Das Spanngerät ist hydraulisches Spannen, mit Gleichspannung und einfache Operation und Anpassung.

Anwendungen

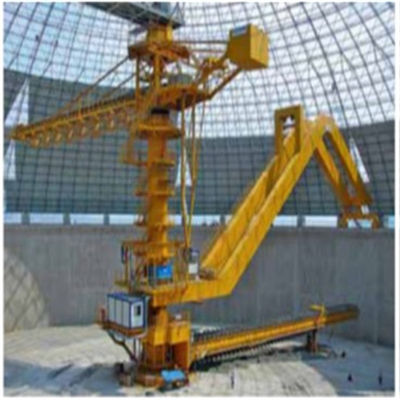

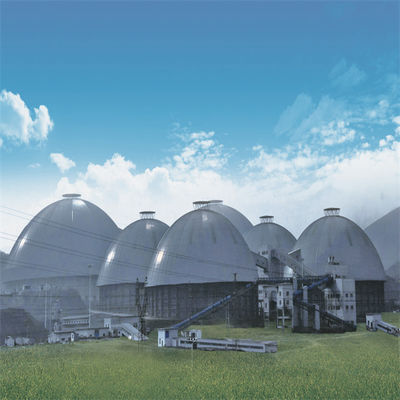

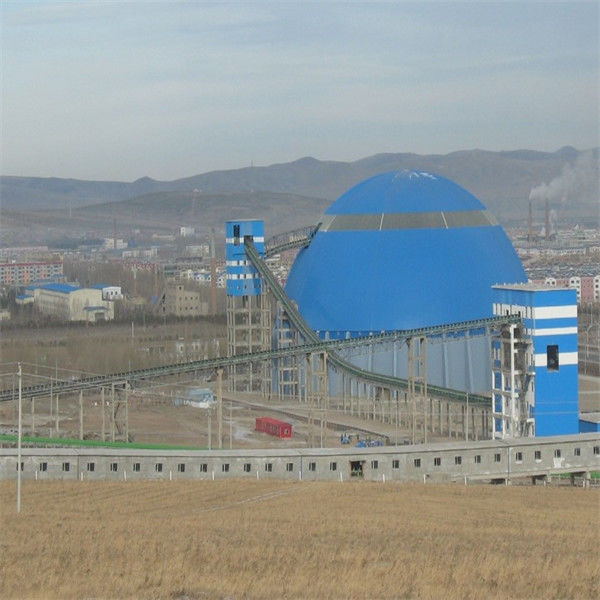

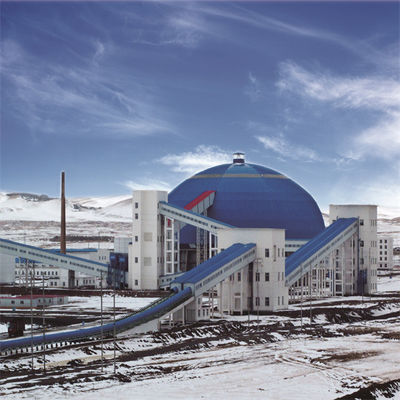

Case1

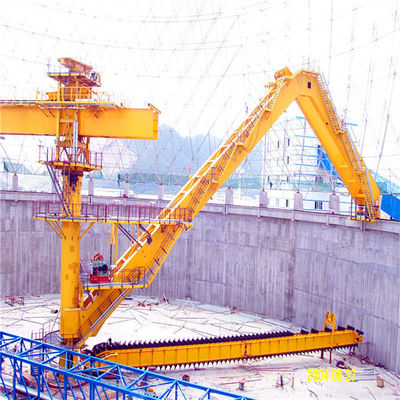

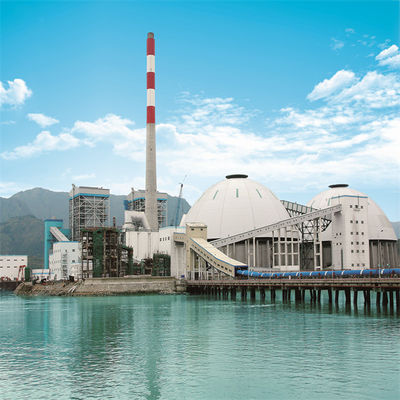

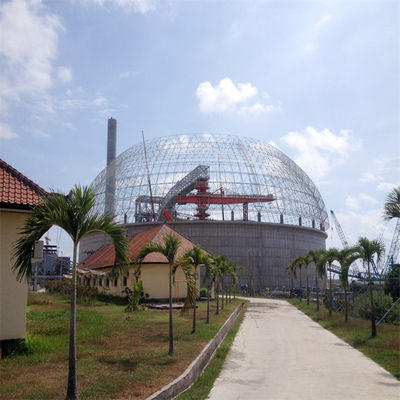

Case2
