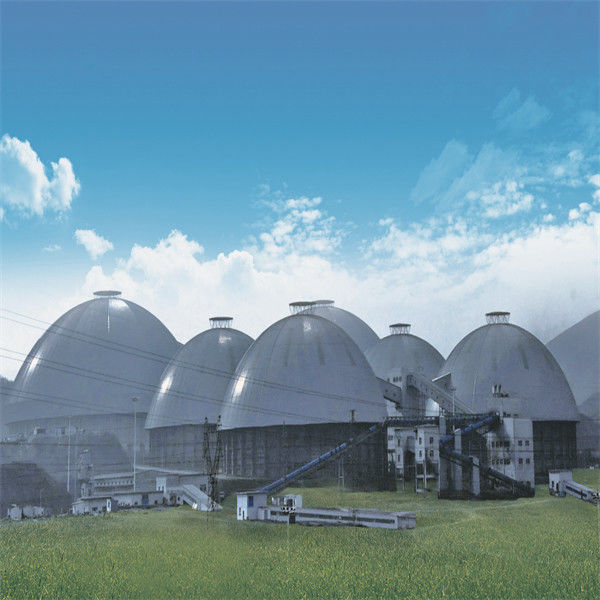

Kreisviehhof, der System für das Stapeln und das Zurückfordern der Kohle stapelt und zurückfordert

Produkt-Beschreibung

Kreisviehhof, der System für das Stapeln und das Zurückfordern der Kohle stapelt und zurückfordert



Einleitung



Kreisbockschaberstapler und -rücklader wird hauptsächlich in den Baumaterialien, Kohle, Metallurgie, elektrischer Strom, Hafen und andere Industrien verwendet und gewohnt ist größtenteils, Kalkstein oder Kohle und andere Massenmaterialien zu stapeln. Der Kragbalken des Staplers wird mit einem Bandförderer, der durch das Stahlkonstruktionsgitterdach des Kreisviehhofs vom Bandförderer auf dem Gestell überschreitet, und den Inputmaterialien ausgerüstet, das konische Stapeln des Ringes durch den Bandförderer auf dem Kragbalken des Staplers abzuschließen; Der Rücklader schließt die zurückfordernde Arbeit über drei Verbindungsprozesse ab: reisendes System, System und Schabersystem luvend. Der Schaberrücklader reibt die Materialien in den konischen Trichter unter der zentralen Spalte entlang der Steigung des Stapels und gibt die Materialien durch die vibrierende Zufuhr und Untertageden bandförderer aus.































Eigenschaft

Projekt	Schöpfrad-Rücklader
Malerei	PPG
Farbe	rot
Kapazität	800 t/character schwer
Charakter	harte Beanspruchung
Vorteil	niedriges Wartungnutzentief
Nutzen	niedrige Kosten
Anwendung	Bekohlung

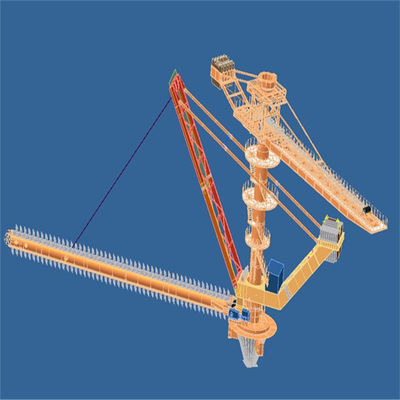

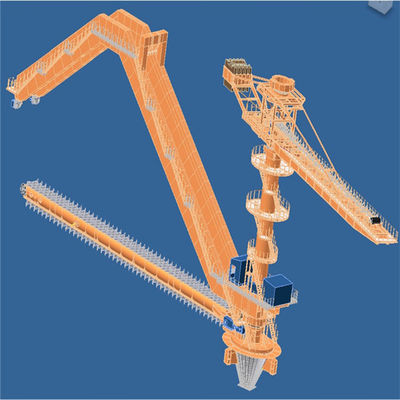

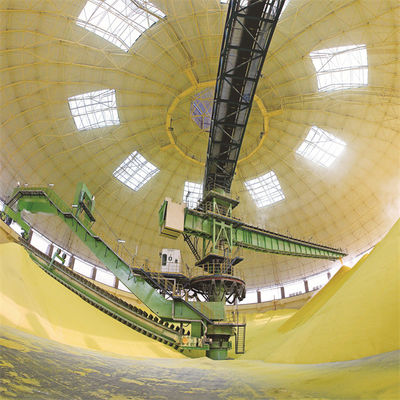

Hauptkomponenten des Kreisstaplers und des Rückladers

1. Stapeln der Stahlkonstruktion, freitragender Bandförderer

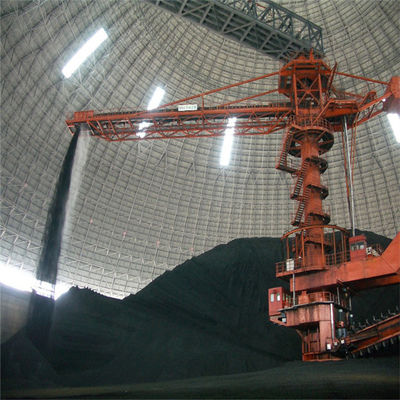

Der freitragende Stapler nimmt die zentrale Spalte als die Mitte, ist ein Ende der Bandförderer mit freitragender Stahlkonstruktion, und das andere Ende ist der Gegengewichtkasten. Das mittlere stapelnde Herumdrehenteil wird mit der zentralen Spalte angeschlossen, indem man Lager herumdreht, und der Stapler kann sich drehen, indem er den Zahntrieb auf dem herumdrehenden Fahrer mit dem Gang auf der zentralen Spalte ineinander greift. Die Materialien, die den Kreisviehhof betreten, werden am Kopf des freitragenden Bandförderers entladen und gestapelt direkt zum Viehhof. Der Stapler dreht sich in einem bestimmten Winkel für die stapelnde Steigung, bis er in einen ringförmigen Stapel gestapelt ist.



Es gibt zwei strukturelle hauptsächlicharten freitragender Stapler, freitragende örtlich festgelegte Art und freitragende luvende Art.

Vergleich der zwei Arten der Stapler:

(1) sind die Vorteile des örtlich festgelegten Staplers einfache Struktur und niedrige Kosten. Der Nachteil ist, dass, wenn der unterere Teil des Staplers nicht gestapelt wird, oder der materielle Stapel niedrig ist, der Unterschied enorm ist, und der Staub im Viehhof ist ernster (sogar mit einem Spraysystem).

(2) benutzt der luvende Stapler den Hydrozylinder, um den Kragbalken anzuheben oder zu senken. Sein Vorteil ist kann entsprechend der Stapelhöhe auf und ab anheben, um den materiellen Tropfen zu verringern und Staubfliegen zu vermeiden freitragend. Auch kann er die Höhe der zentralen Spalte verringern und die Kosten verringern. Der Nachteil ist, dass die Struktur komplexer ist.



























































2. Königspalte und herumdrehender Mechanismus des Kreisstaplers und des Rückladers

(1) ist die Königspalte des Staplerrückladers in der Mitte des Kreisviehhofs. Es ist eine wichtige Komponente des Staplerrückladers. Es trägt nicht nur die Last der Hauptkomponenten und des Inputgestells aber ist auch die Installationsmitte der Komponenten. Deshalb sind seine Herstellung und Installationsprozessanforderungen sehr hoch. Er wird gerollten und geschweißten und zusammengebauten von der Stahlplatte in eine Zylinderform gemacht. Das Gebrauchsmuster wird mit einer stapelnden Stahlkonstruktion, einem Wälzlager für das stapelnde Drehteil und einem Kabelwiderstand, der verschiedene Ausrüstungskomponenten anschließt versehen
(2) ist die Spitze der Königspalte das stapelnde Drehteil, deren obere Teil mit dem Bandförderergestell angeschlossen wird, das den Kreisviehhof durch das Drehlager betritt und als Interventionspunkt für die Gestelllast dient, und der unterere Teil wird mit der mittleren Spalte durch das Drehlager angeschlossen.
(3), um dem tragenden Gerät Herumdrehens zu ermöglichen, große vertikale Kraft zu tragen, wird horizontale Kraft und Kippmoment, die Lagergestellart Herumdrehens angenommen. Das Drehlager wird durch eine Schutzabdeckung geschützt. Seine Struktur kann sich dem rauen Arbeitsbereich anpassen und hat die Funktionen der Staubverhinderung, der Wasserimmersionsverhinderung, der Brennstoffaufnahme, der Reinigung und der Wartung.































































3. Bockstapler

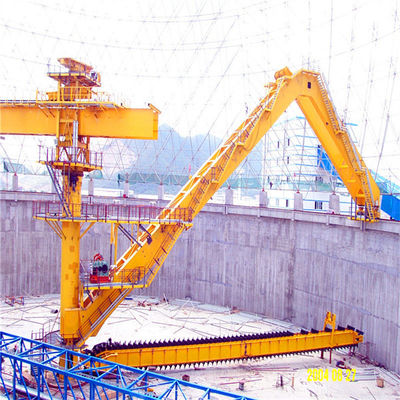

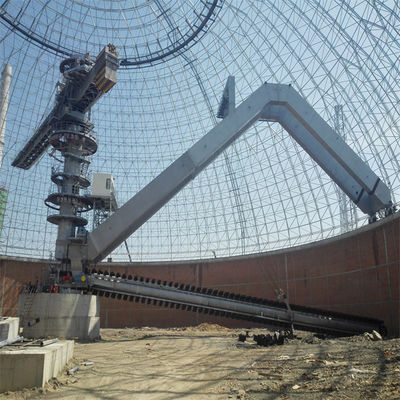

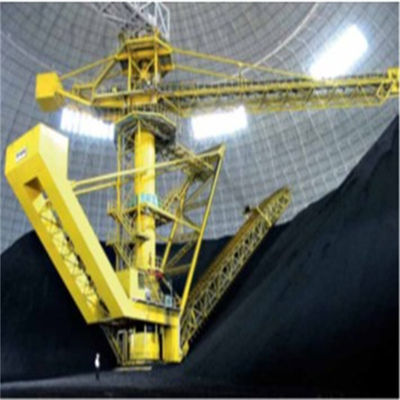

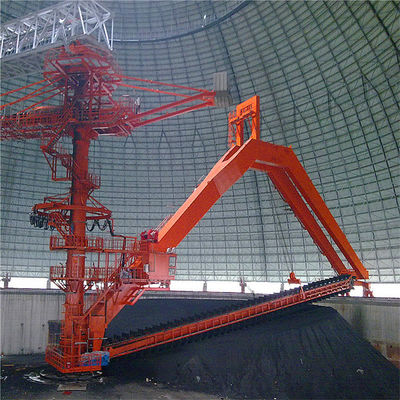

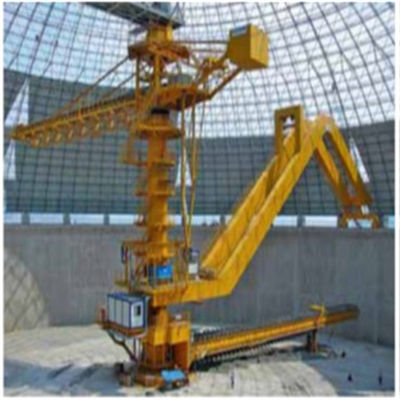

Der Bockschaberrücklader wird hauptsächlich aus Bock, reisender Mechanismus verfasst und fordert, Mechanismus und Schaberrücklader luvend zurück. Der Bock ist die Hauptkomponente der Rotation, des Luvens und der Lastsunterstützung des Schaberrückladers. Der Schaberrücklader wird unter den Bock eingestellt. Der luvende Mechanismus nimmt mechanisches Handkurbel-artiges an, und ein Ende des Bocks wird mit der zentralen Spalte durch ein Rollenlager angeschlossen, wird das andere Ende auf die Kreisbahn auf dem oberen Teil der Stützmauer des Viehhofs gestützt, und die Rotation des Rückladers angetrieben durch das reisende Rad auf der Kreisbahn. Der Bockrücklader hat eine robuste Struktur, und die meisten des Gewichts des Bocks wird durch die Stützmauer getragen, die erheblich den Spannungszustand der zentralen Spalte verbessert und die Operation zuverlässiger macht.
Der reisende Mechanismus wird aus einer Antriebsradgruppe, reisende elektrische eine Entdeckung und ein Kontrollsystem und ein Schmiersystem verfasst. In Betracht der Anforderungen der Zweiwegbewegung des Schwingenbocks unter den ungünstigsten Bedingungen, werden zwei reisende Räder als die Antriebsräder benutzt. Das wheelset wird mechanisch durch variable Frequenzgeschwindigkeitsregelung gefahren. Stepless-Geschwindigkeitsregelung der Arbeitsfahrgeschwindigkeit und der nicht arbeitenden Fahrgeschwindigkeit (den normalen und sicheren Betrieb des Kreisstaplerrückladers, der langsamen und schnellen Geschwindigkeiten des Satzes beziehungsweise entsprechend den Vor-Ort-Einsatz-Zuständen, d.h. Arbeitsfahrgeschwindigkeit und nicht arbeitende Fahrgeschwindigkeit sicherstellen). Um zu garantieren dass der Druck des Bocks angemessen ist und der Raddruck jeder Radgruppe unter dem Bock der selbe ist, wird der Bock mit den Zweiradgruppen schwenkbar gelagert, und jede Drehachse nimmt durch Wellenart an. Darüber hinaus wird das gemeinsame Lager an der Verbindung zwischen dem Bock und der gehenden Struktur benutzt, um zu garantieren, dass der Bock der Änderung der Bahn automatisch sich anpassen kann. Die Schmierung jedes Unterstützungslagers und Gelenkstücks des reisenden Mechanismus nimmt Fettzentralschmierung an.

















































































4. Rücklader, der Mechanismus luvt:
Der luvende Mechanismus wird aus einem treibenden Gerät, eine Trommelversammlung, doppeltes Stahlein drahtseil und werfende elektrische eine Entdeckung und ein Kontrollsystem verfasst. Die luvende Operation des Schaberrückladers wird durch den werfenden Mechanismus abgeschlossen, um den Zweck des überlagerten Zurückforderns zu erzielen.
Der luvende Mechanismus verwendet doppelte Stahleinzelne Wicklung des drahtseiles, und der Balancenmechanismus wird an der Kreuzung von den zwei Stahldrahtseilen angenommen, um zu garantieren, dass der Druck der linken und rechten Stahldrahtseile balanciert wird und die Arbeit sicherer ist.
Das treibende Gerät des luvenden Mechanismus wird mechanisch durch Frequenzumsetzung und Geschwindigkeitsregelung gefahren, um die Umfangsveränderung genau zu steuern, um die Änderung der zurückfordernden Menge zu steuern. Um die Sicherheit und die genaue und zuverlässige Positionierung des werfenden Mechanismus sicherzustellen, nimmt das treibende Gerät ein doppeltes Bremssystem an









































5. Schaberrücklader

(1) nimmt der Schaberrücklader ein Kettenrad an, um die Rollenkette zu fahren und die Rollenketten-Antriebe der Schaber, um dann zurückzufordern. Diese Methode hat große Zugkraft, kleinen linearen Widerstand und Haltbarkeit. Es ist ein zurückforderndes Integrierungsc$zurückfordern und ein Transport der Methode.
(2) wird der Schaber auf dem Doppelkettemechanismus geregelt, und das Kettenrad angetrieben durch den Motor an der Rückseite für Kreisbewegung. Der Schaber reibt die Materialien am untereren Teil des Staplers in den konischen Trichter am untereren Teil der Königspalte.
(3) nimmt der Schaber die Faltwerkstruktur mit dem Nachschicken der Neigung auf beiden Seiten an, die durch Stahlplatte geschweißt und genügende Stärke und Steifheit hat wird. Reiben Zähne auf beiden Seiten vom Schaber. Diese Struktur kann das Material seitlich schneiden effektiv, und der Schaber hält nicht an dem Material fest und hat keine Rückkehr. Die Schaberkörper- und -rollenkette werden durch hochfeste Bolzen angeschlossen, die für Wartung und Zerlegung bequem sind. Die Kette kann in die eingebaute Kette und eine externe Kette entsprechend der Platzierungsposition der Rolle unterteilt werden. Verglichen mit der eingebauten Kette, hat die externe Kette die Vorteile von lärmarmem und von wartungsfreiem
(4) wird das treibende Gerät des Schabers aus einem Motor, einem Reduzierer, einer Hydraulikkupplung, einem etc. verfasst. Das treibende Gerät ist stoßfest und für Wartung bequem. Das treibende Gerät wird mit elektrischer doppelter Sicherheit und Überlastschutz ausgerüstet und wird mit einem guten Stoßdämpfungsgerät ausgerüstet.
(5) wird das Spanngerät des Schaberrückladers am Hauptkettenrad eingestellt. Das Spanngerät ist hydraulisches Spannen, mit Gleichspannung und einfache Operation und Anpassung.



























































6. Anwendungen

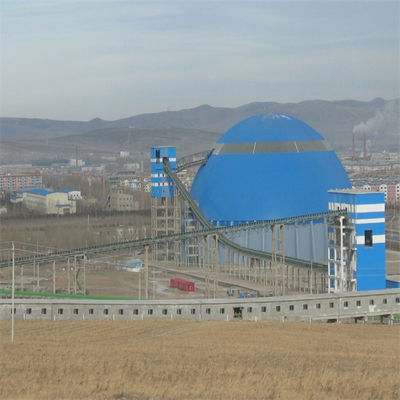

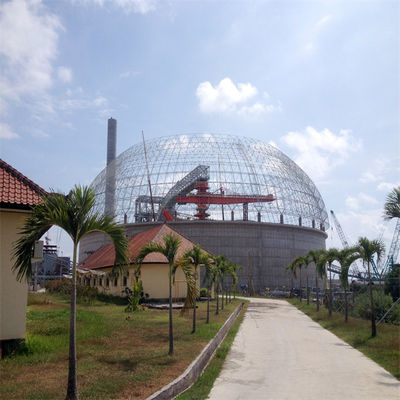

Case1

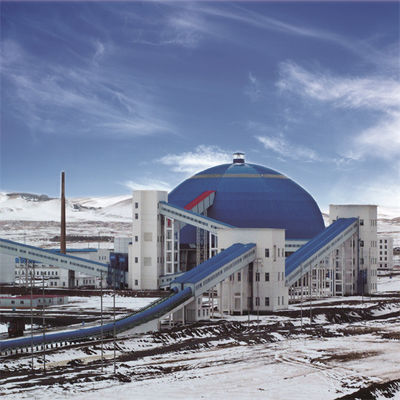

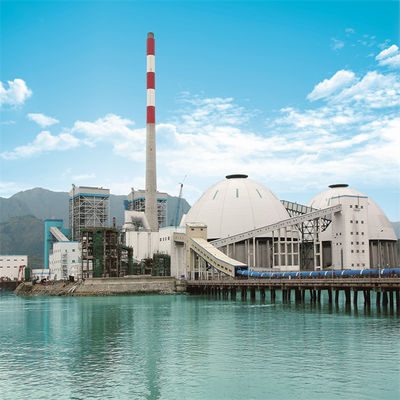

Case2
