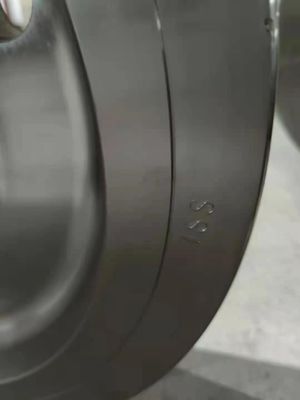

 |
Große geschmiedete Räder für Zug Crane Shore Bridge Traveling Mechanism
Produktdetails:
| Herkunftsort: | Porzellan |
| Markenname: | SSI |
| Zertifizierung: | manufacture certificate |
| Modellnummer: | SSI-M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1T |
|---|---|
| Preis: | US $2500-6000/ T |

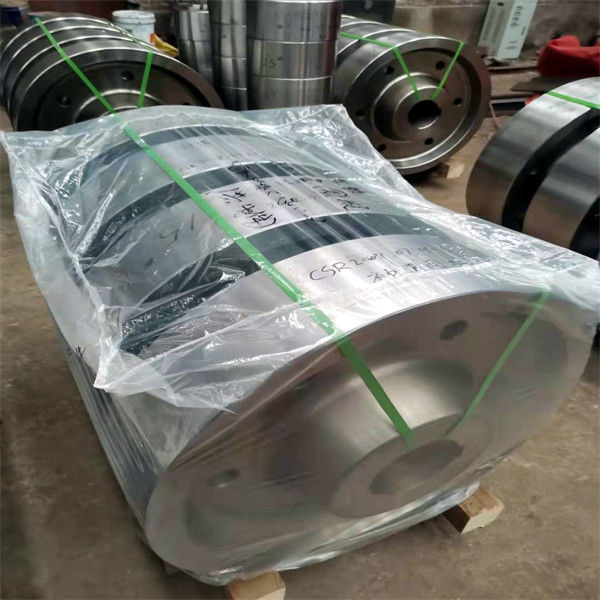

| Verpackung Informationen: | Holzetui oder bloßes |
| Lieferzeit: | 2 -4months nach Eingang der Vorauszahlung |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 20000piece/year |
|
Detailinformationen |
|||
| Material: | Qualitätsstahl | Wärmebehandlung: | Löschen und Mildern + Löschen |
|---|---|---|---|
| Charakter: | Langlebiges Gut | Vorteil: | Hochleistung |
| Nutzen: | niedrige Kosten | Produkt: | Stahlfelge |
| Markieren: | Stahlfelgen für Hochleistungsmaschinerie,Crane Steel Wheels Machining,Hohe genaue geschmiedete Stahlfelge-maschinelle Bearbeitung |
||
Produkt-Beschreibung

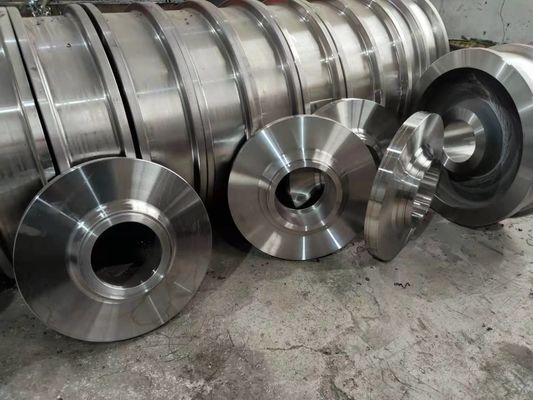

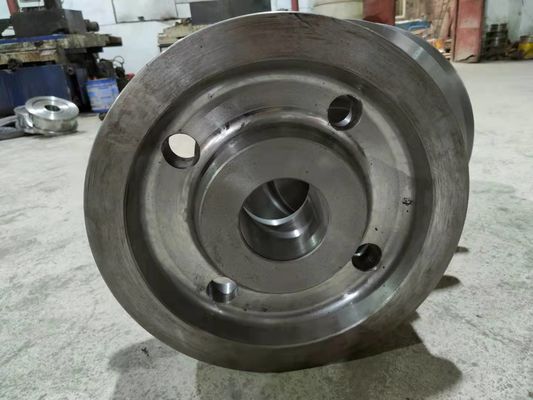

Große geschmiedete Räder wie Zug-Räder, Crane Wheels, Ufer-Brücken-Räder, usw.
1. Das Material ist CL60 und seine schmelzende chemische Zusammensetzung stimmt mit den Bestimmungen von TB/von t2817 überein. Der Wärmebehandlungsstatus von Rädern ist insgesamt, mildernd löschend und Behandlung, nachdem er geschmiedet hat, und der Schritt und die Kante werden + ausgeglichen gelöscht. Das Reihenprinzip ist Räder mit der gleichen Schmelzofenzahl, dem gleichen Modell und dem gleichen Wärmebehandlungsstatus. Der Härtewert der Schritt- und Kantenoberfläche wird angefordert, 300 zu sein | 380hb, die Härte wird in Schritte verteilt, und die Härte bei 20mm unter dem Schritt ist nicht kleiner als 260hb. Nach Wärmebehandlung wird die Oberflächenhärte jedes Rades gleichmäßig bei drei Punkten auf dem Schritt geprüft, um den Anforderungen der Zeichnung zu genügen, die von beiden Parteien bestätigt werden.
2. Um die Produktqualität sicherzustellen, wird ut zerstörungsfreie Prüfung 100% für das ganze Rad geleitet, und wird M.Ü.-Inspektion 100% für den Laufkranz und die Kante geleitet. Die Fehlernachweismethode und -ergebnisse genügen den Qualitätsanforderungen der Klasse II von JB/von t5000.15-2007.
Tabelle 1
| Ausdehnen | Angriff | |||
|
ReH (N/mm2) |
Rm (N/mm2) |
5 (%) |
Z (%) |
KU2 (J) (+20℃, Nut depth2mm) |
| ≥550 | ≥950 | ≥16 | ≥35 | Durchschnitt value≥16 |
| Dehnbare Exemplare der normalen Temperatur mit d0 = 10mm und l0 = 50mm werden benutzt | Das U-förmige Temperaturauswirkungsexemplar der 2mm Nuttiefe normale wird angenommen | |||
| Prüfmethode GB/T 228 | Prüfmethode GB/T 229 | |||
| Einbeziehungsart | Feines System | Grobes System |
| ≤2.5 | ≤1.5 | |
| B | ≤3.0 | ≤2.0 |
| C | ≤2.5 | ≤2.0 |
| D | ≤2.5 | ≤2.0 |
| A+B+C+D | ≤5.5 | |
