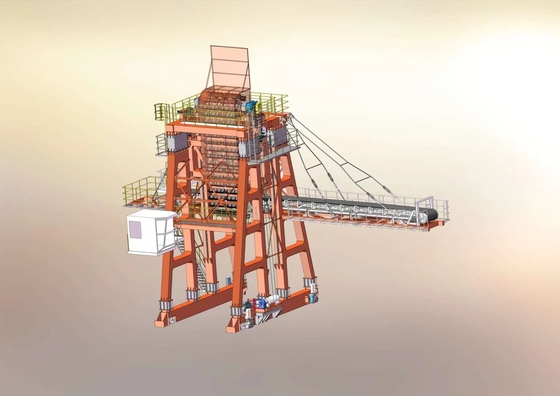

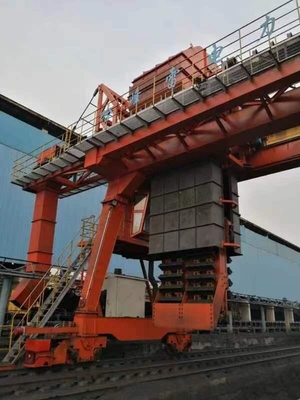

Lastwagen-Ketteneimer-Entlader für Kohle gefeuerte Elektrizitätsgesellschaft
Produktdetails:
Herkunftsort: | China |
Markenname: | SSI-FL |
Zertifizierung: | manufacture certificate |
Modellnummer: | Besonders angefertigt |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 |
---|---|
Preis: | US $500,000-1,000,000/ Set |
Verpackung Informationen: | Holzetui oder bloßes |
Lieferzeit: | 3months nach Eingang der Vorauszahlung |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 40 Sätze / Jahr |
Detailinformationen |
|||
Kapazität: | 400 t/h | Name: | Ketteneimerentlader |
---|---|---|---|
Farbe: | PPG | Farbe: | Gelb |
Nutzen: | Hochleistung | Struktur: | Kohlenstoffstahl |
Material: | Kohle | DFT: | 185um |
Markieren: | Kohlen-Ketteneimer-Entlader,Kohle abgefeuerte Eisenbahn-Auto-Entleerung,Railcar-Lastwagen-Entlader |
Produkt-Beschreibung
der Lastwagen, der Ketteneimerentlader entlädt, um Kohle für Kohle zu entladen, feuerte Elektrizitätsgesellschaft
1. Einleitung
Die gekapselte Kastenstruktur wird angenommen. Die Stahlkonstruktion wird von Q345B gemacht. Die reisende Struktur nimmt einen Klagentyp drei in einem Reduzierer, vier Sätze Laufkatzenart und acht reisende Räder an. Das Rad mit einem Durchmesser von 630mm mit Ansteuersystem VFD für das Reisen. Ein VFD steuert vier Sätze Motoren, um stabil zu reisen.
Der Ketteneimermechanismus wird mit einer Schraubensicherung und einem Verriegelungsschutzgerät versehen.
Schraubensicherung: wenn das Becherwerk auf der begrenzten Position steigt, kann die Schraubensicherung automatisch aktiviert sein, und das Gewicht des neigenden Mechanismus kann durch die Schraubensicherung durch den hydraulischen Ventilstößelmechanismus getragen werden, der die Unfall und Ausrüstungsschadenunfälle verhindern kann, die durch das Schieben der Eimerhebevorrichtung wegen des Bremsenversagens verursacht werden, und die Nutzungsdauer des Stahldrahtseiles auch verlängern.
Ineinander greifenschutzgerät: wenn das Becherwerk auf der Grenzposition steigt, dreht die Ampel automatisch Grün, das den Zugfahrer erleichtern kann, um zu identifizieren, ob der Entlader arbeitet und ob er die Station eintragen kann
Der Ketteneimer-Kalksteinentlader hat auch anderen Ineinander greifenschutz, wie das Ineinander greifen zwischen der Schienenklammer und dem reisenden Mechanismus, das Ineinander greifen zwischen dem Bandförderer und dem Kippermechanismus, das Ineinander greifen zwischen der Tür des Operationsraums und die Hauptstromversorgung (d.h. kann die Tür nicht geschlossen werden, und die Hauptstromversorgung kann nicht geliefert werden), die können garantieren, dass der Kettenaufzugs-Kalksteinentlader in einem sicheren Umweltzustand das ganze Jahr hindurch und die Operationsrate verbessern arbeitet.
Die Unterseite des Ketteneimers wird mit einem großen Schaberketten-Schutzgerät, das die Materialien nicht nur gänzlich säubern kann, aber den, Lastwagen auch nie zu beschädigen ausgerüstet. Wenn der Ketteneimer funktioniert, spielt das Schabergerät die Rolle des Abfalls der Materialien. Das Schabermaterial ist 16Mn, damit den Überschuss von Materialien so viel wie möglich zu verringern und die Arbeitsintensität von Arbeitskräften zu verringern. Die Entladungsrate ist größer, als 99% und das Restmaterial kleiner als 1 Tonne ist.
Die Ketteneimerzähne werden von der haltbaren Platte der materiellen Legierung 60Si2Mn hergestellt, die die Nutzungsdauer bis zum 3-4mal erhöht, die mit der gewöhnlichen haltbaren Platte verglichen werden.
Die elektrischen Komponenten für den Ketteneimerentlader sind alles Siemens, ABB oder Schneider-Produkte. Wärmedämmungsmaterialien und Klimaanlagen (Marke: Gree) werden im Betreiberfahrerhaus verwendet. Ausgeglichenes Glas wird im Operationsraum benutzt, und ein elektrischer Wischer wird, der Betreiber getragen, Fahrerhaus, dasumwelt bequem ist.
2. Spezifikation des Ketteneimer-Kalksteinentladers
Arbeitsaufgabe: 3 Verschiebung Hochleistungs, 365days pro Jahr
Entleerung von Kapazität: 350t/h
Schienenabstand: 6000mm
Stromversorgung: Kabeltrommel (Energie), weniger als 200
Energie: 380-400V
Frequenz: 50Hz
Entleerung von Rate: ≥95%
Verbrauchsenergie: 145KW
3. Andere Parameter
3,1 reisendes mechansim: 8 Räder und 4 Fahrer.
Bewegungsmodell: YX3-132
Energie: 7.5KW×4
Geschwindigkeit: 1450r/min
Energie von VFD: Hochleistungs-30KW (Seimens/ABB)
Gangreduzierermodell: Steife Zahnreduzierer-Reihe (Flender/SEW)
Fahrgeschwindigkeit: 1.9~20m/min (VFD)
Durchmesser des Rades: Φ630mm
Nein von den Rädern: 8
Maximaler Raddruck: 15t
Schienenabstand: 6000mm
3.2. Becherwerk
Bewegungsmodell: YZ225M-
Energie: 台 30KW×2
Steifes Zahnreduzierermodell: ZQA500-3/4-15.75 (SEW/Flender)
Verhältnis: 15,75
Geschwindigkeit (Kettengeschwindigkeit): 95.7m/min
Volumen des Eimers: 43L
Breite des Eimers: 1100mm
Art der Kette: Zweireihenmilitärbehälterkette
Neigung T203mm
Arbeitsaufgabe: harte Beanspruchung
3,3 Luven der Handkurbel
Bewegungsmodell: YZ225M-8
Energie: 22KW
Geschwindigkeit: 750r/min
Gangreduziererart: ZQA650-48.57-8
Verhältnis: 48,57
Handkurbelgeschwindigkeit: V=2.37m/min
3,4, Bandförderer brachten am Kragbalken an
Bandförderer: eine Möglichkeit zu entladen,
Übertragungseinrichtung: YDΦ630-1000-2.5
Energie: 15KW
Biegungsflaschenzug: Φ500
Geschwindigkeit: V=3.15m/s
Breite: B=1000mm
Übermittlung von Kapazität: Q=800t/h
Bandfördererreiniger: das Blatt wird vom Polyurethan hergestellt
Tabelle des techanical hauptsächlichdatums
Beschreibung | Parameter | Einheit |
Material | Kalkstein, Kohle | |
Dichte | 0.8~2.5 | t/m3 |
Körnigkeit | <100> | Millimeter |
Feuchtigkeit | <15> | % |
Entleerung von Kapazität | ~350 | t/h |
Fahrgeschwindigkeit | 20 | m/min |
Schienenspanne | 6 | m |
