Viehhof-Stapler und Rücklader der Kapazitäts-600tph für Massenmaterial

Viehhofstapler und -rücklader der Kapazität 600tph für stapelnde und zurückfordernde das Massenmaterial

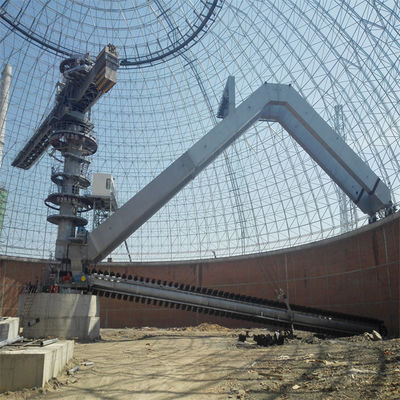

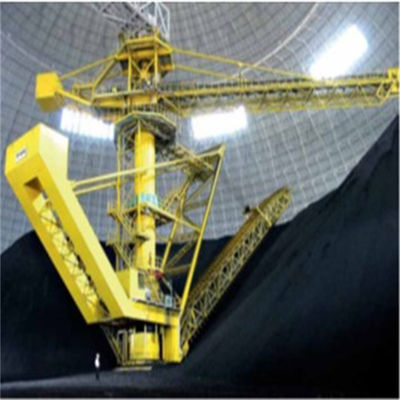

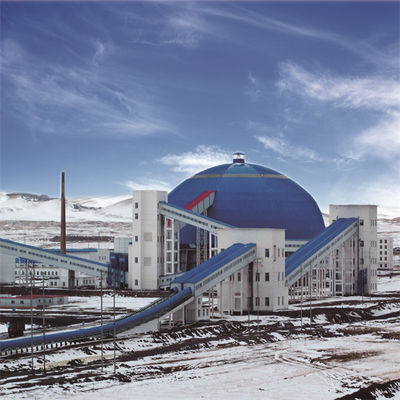

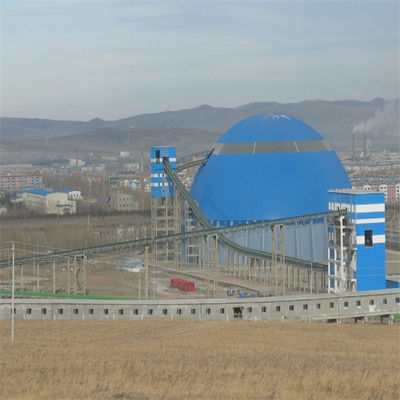

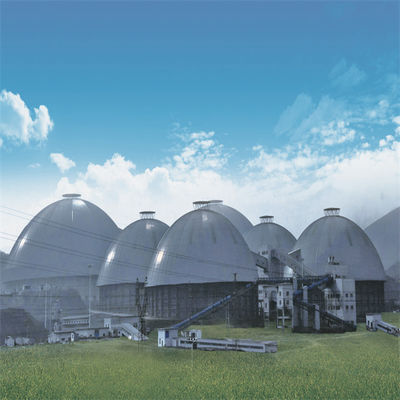

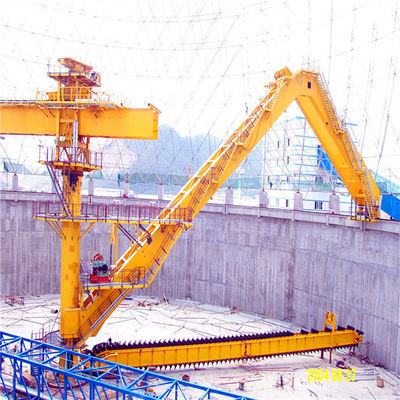

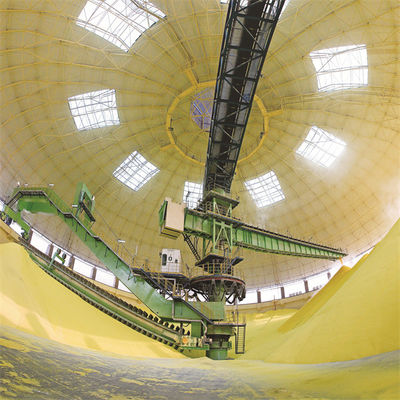

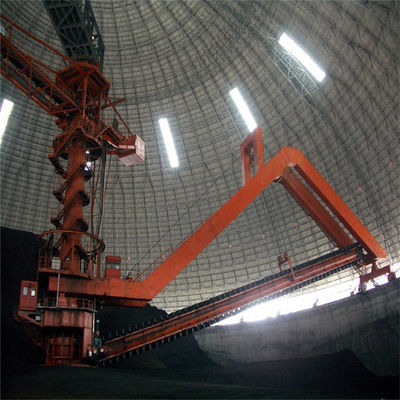

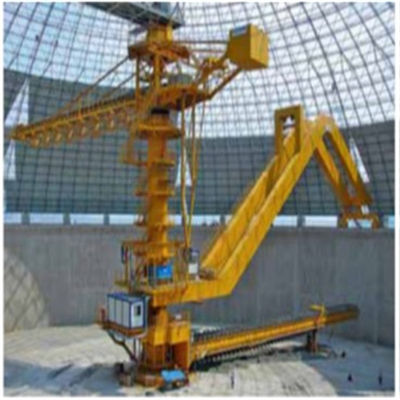

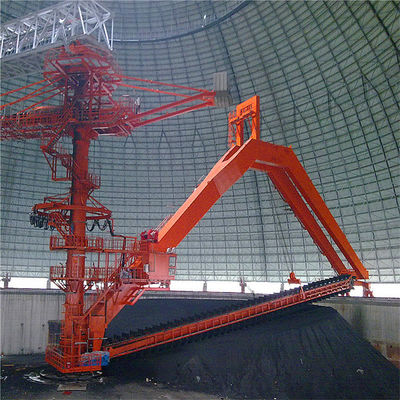

Kreisbockschaberstapler und -rücklader wird hauptsächlich in den Baumaterialien, Kohle, Metallurgie, elektrischer Strom, Hafen und andere Industrien verwendet und gewohnt ist größtenteils, Kalkstein oder Kohle und andere Massenmaterialien zu stapeln. Der Kragbalken des Staplers wird mit einem Bandförderer, der durch das Stahlkonstruktionsgitterdach des Kreisviehhofs vom Bandförderer auf dem Gestell überschreitet, und den Inputmaterialien ausgerüstet, das konische Stapeln des Ringes durch den Bandförderer auf dem Kragbalken des Staplers abzuschließen; Der Rücklader schließt die zurückfordernde Arbeit über drei Verbindungsprozesse ab: reisendes System, System und Schabersystem luvend. Der Schaberrücklader reibt die Materialien in den konischen Trichter unter der zentralen Spalte entlang der Steigung des Stapels und gibt die Materialien durch die vibrierende Zufuhr und Untertageden bandförderer aus.

Eigenschaft

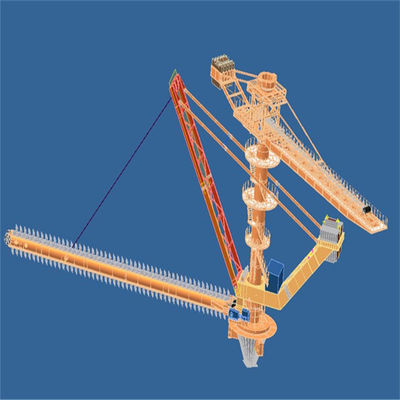

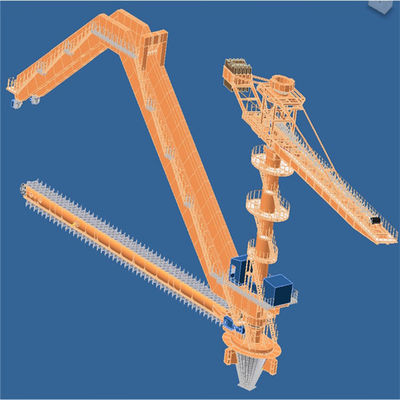

Hauptkomponenten des Kreisstaplers und des Rückladers

1. Stapeln der Stahlkonstruktion, freitragender Bandförderer

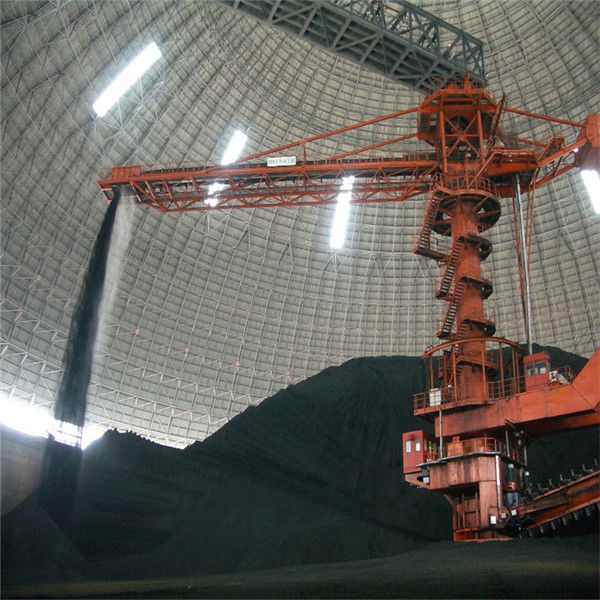

Der freitragende Stapler nimmt die zentrale Spalte als die Mitte, ist ein Ende der Bandförderer mit freitragender Stahlkonstruktion, und das andere Ende ist der Gegengewichtkasten. Das mittlere stapelnde Herumdrehenteil wird mit der zentralen Spalte angeschlossen, indem man Lager herumdreht, und der Stapler kann sich drehen, indem er den Zahntrieb auf dem herumdrehenden Fahrer mit dem Gang auf der zentralen Spalte ineinander greift. Die Materialien, die den Kreisviehhof betreten, werden am Kopf des freitragenden Bandförderers entladen und gestapelt direkt zum Viehhof. Der Stapler dreht sich in einem bestimmten Winkel für die stapelnde Steigung, bis er in einen ringförmigen Stapel gestapelt ist.

Es gibt zwei strukturelle hauptsächlicharten freitragender Stapler, freitragende örtlich festgelegte Art und freitragende luvende Art.

Vergleich der zwei Arten der Stapler:

(1) sind die Vorteile des örtlich festgelegten Staplers einfache Struktur und niedrige Kosten. Der Nachteil ist, dass, wenn der unterere Teil des Staplers nicht gestapelt wird, oder der materielle Stapel niedrig ist, der Unterschied enorm ist, und der Staub im Viehhof ist ernster (sogar mit einem Spraysystem).

(2) benutzt der luvende Stapler den Hydrozylinder, um den Kragbalken anzuheben oder zu senken. Sein Vorteil ist kann entsprechend der Stapelhöhe auf und ab anheben, um den materiellen Tropfen zu verringern und Staubfliegen zu vermeiden freitragend. Auch kann er die Höhe der zentralen Spalte verringern und die Kosten verringern. Der Nachteil ist, dass die Struktur komplexer ist.

2. Königspalte und herumdrehender Mechanismus des Kreisstaplers und des Rückladers

(1) ist die Königspalte des Staplerrückladers in der Mitte des Kreisviehhofs. Es ist eine wichtige Komponente des Staplerrückladers. Es trägt nicht nur die Last der Hauptkomponenten und des Inputgestells aber ist auch die Installationsmitte der Komponenten. Deshalb sind seine Herstellung und Installationsprozessanforderungen sehr hoch. Er wird gerollten und geschweißten und zusammengebauten von der Stahlplatte in eine Zylinderform gemacht. Das Gebrauchsmuster wird mit einer stapelnden Stahlkonstruktion, einem Wälzlager für das stapelnde Drehteil und einem Kabelwiderstand, der verschiedene Ausrüstungskomponenten anschließt versehen
(2) ist die Spitze der Königspalte das stapelnde Drehteil, deren obere Teil mit dem Bandförderergestell angeschlossen wird, das den Kreisviehhof durch das Drehlager betritt und als Interventionspunkt für die Gestelllast dient, und der unterere Teil wird mit der mittleren Spalte durch das Drehlager angeschlossen.
(3), um dem tragenden Gerät Herumdrehens zu ermöglichen, große vertikale Kraft zu tragen, wird horizontale Kraft und Kippmoment, die Lagergestellart Herumdrehens angenommen. Das Drehlager wird durch eine Schutzabdeckung geschützt. Seine Struktur kann sich dem rauen Arbeitsbereich anpassen und hat die Funktionen der Staubverhinderung, der Wasserimmersionsverhinderung, der Brennstoffaufnahme, der Reinigung und der Wartung.
